基本思路
图1 双向口的基本框图 如图1,当io_en为0时,三态门被打开,数据从i_dat输入到io_dat;当io_en为1时,三态门被关闭,数据从io_dat输出到o_dat,i_dat与io_dat之间为高阻态,无法建立通路。即io_en=0,io_dat做输出口;io_en=1,io_dat做输入口。 源代码
| - io_dat = (!io_en) ? i_dat_r :
|
在ff中转换数据,故相应的输出都会延迟一个clock。
图2 QII综合的RTL 仿真波形输出口仿真

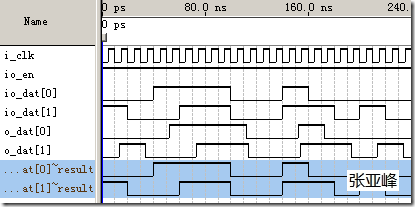

图3 输出口波形 输入口仿真
图4 输出口波形 参考1. 莫海永, 张申科.FPGA中双向端口I/O的研究.国外电子测量技术.2005年第6期
|
