720芯三网合一光纤配线架

[复制链接]

0

TA的帖子

0

TA的资源

一粒金砂(初级)

Rank: 1

发表于 2017-2-24 16:53:52 | 显示全部楼层 |阅读模式

三网合一光纤配线架生产厂家】 【三网合一光纤配线架价格图片】 【三网合一光纤配线架图文介绍】

产品名称(The product name):共建共享三网合一光纤配线架

产品型号(Product model):RS-GPX03型-(144芯288芯432芯576芯648芯720芯864芯960芯1152芯1440芯)

产品材质(Product material):冷轧钢板

产品安装(The product installation):机房立式

产品价格(The product price):电仪

生产厂家(The manufactur一、共建共享光纤配线架产品概述

RS-GPX03型系列光纤配线架是一种大容量只有配线功能的光纤配线架。能灵活方便地实现对光纤路由的调度和转接。它特别适用于接入网中局端和光分支点采用。(见图1)

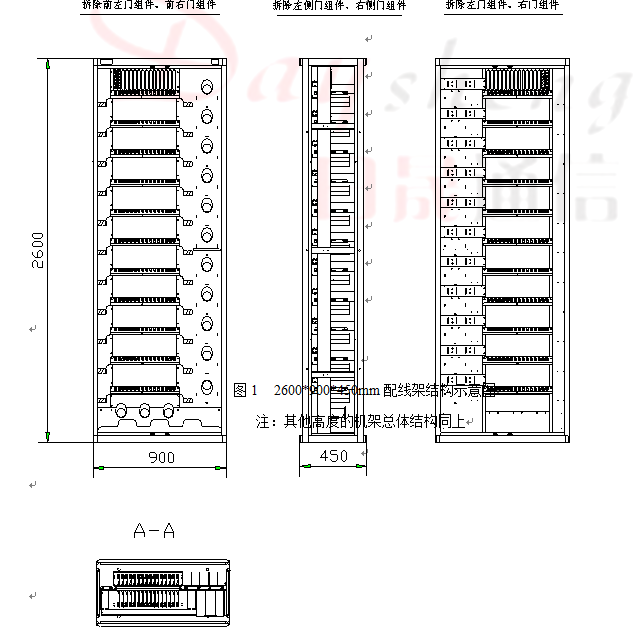

图1  2600*900*450mm配线架结构示意图

注:其他高度的机架总体结构同上

图2   2000*800*400mm配线架结构示意图

注:其他高度的机架总体结构同上

ODF光纤配线架、ODF光纤配线柜、三网合一光纤配线架、三网合一光纤配线柜、四网合一光纤配线柜(架)

ODF光纤配线柜:288芯ODF光纤配线柜!360芯ODF光纤配线柜!480芯ODF光纤配线柜!576芯ODF光纤配线柜!648芯ODF光纤配线柜!720芯ODF光纤配线柜!864芯ODF光纤配线柜!1152芯ODF光纤配线柜

ODF光纤配线架:288芯ODF光纤配线架!360芯ODF光纤配线架!480芯ODF光纤配线架!576芯ODF光纤配线架!648芯ODF光纤配线架!720芯ODF光纤配线架!864芯ODF光纤配线架!1152芯ODF光纤配线架

三网合一光纤配线柜:288芯三网合一光纤配线柜!360芯三网合一光纤配线架!432芯三网合一光纤配线柜!576芯三网合一光纤配线柜!648芯三网合一光纤配线柜!720芯三网合一光纤配线柜!

三网合一光纤配线架:288芯三网合一光纤配线架!360芯三网合一光纤配线架!432芯三网合一光纤配线架!576芯三网合一光纤配线架!648芯三网合一光纤配线架!720芯三网合一光纤配线架

三网合一光纤配线柜:288芯三网合一光纤配线柜!576芯三网合一光纤配线柜!648芯三网合一光纤配线柜!720芯三网合一光纤配线柜!960芯三网合一光纤配线柜

四网合一光纤配线柜(架):288芯四网合一光纤配线柜(架)360芯四网合一光纤配线柜(架)432芯四网合一光纤配线柜(架)576芯四网合一光纤配线柜(架)648芯四网合一光纤配线柜(架)720芯四网合一光纤配线柜(架)

【RS-GPX97型光纤配线柜、RS-GPX2000型光纤配线柜、RS-GPX2000I型光纤配线柜、RS-GPX2000II型光纤配线柜、RS-GPX145型光纤配线柜】

二、普纬达三网合一光纤配线架产品特点

2.1 用优质钢板,外表静电喷塑,外形美观耐用。

2.2设备跳纤的进出各自独立,互不干扰;

2.3 有足够的光纤布线空间,保证光纤的曲率半径。

2.4 独特的跳纤管理方案,使布线清晰有序、整齐美观,便于维护;

2.5 提供各种保护附件,避免光纤受到意外机械损伤;

2.6机架顶部、底部均开有进纤孔。同时满足上走线方式和下走线方式要求。

三、普纬达三网融合光纤配线架产品规格

外形尺寸及配置表:

型    号
规格
单元
容量(芯)
满配最大
单元数
备注
满配容量数
(芯)
机架尺寸
××深(mm)
RS-GPX03型
768
2000×900×450
96
8
采用SC适配器
864
2200×900×450
96
9
1056
2600×900×450
96
11
576
2000×840×300
144
4
720
2200×840×300
144
5
864
2600×840×300
144
6

四、普纬达ODF光纤配线架产品安装

4.1 安装工具

光纤配线架在安装固定时,会用到冲击钻、重锤、套筒扳手、扳手、螺丝刀(一字和十字)等安装工具。

4.2 机架的安装及固定

4.2.1  按安装尺寸规格在选好的位置用冲击钻在地面进行打孔。

4.2.2  将配线架推到相应的位置,光纤配线架最底部的过线槽,然后用4个M12*140的膨胀螺栓将架体固定在地面的相应位置(膨胀螺栓用重锤锤入前面预先打好的孔中,膨胀螺栓的螺母可以用扳手或套筒扳手拧紧),架体顶部留有4个对架安装孔,以便架体与顶部走线架连接,以保证架体安装牢固可靠。

4.3机架接地装置

4.3.1整个架体有完善的接地系统。

4.3.2机架顶座有M8接地铜螺母,供机架接地用。

五、 普纬达光纤配线架产品操作

5.1  跳纤操作

5.1.1 建议选取直径Φ2的跳线(易于管理,占用空间小)如图3-1;

图3      Φ2跳纤

5.1.2 将跳纤一端插入适配器,另一端在挂纤环上盘储后,与相应的适配器连接;

5.2 本设备走线示意图;

以2600*900*450mm机架为例说明:

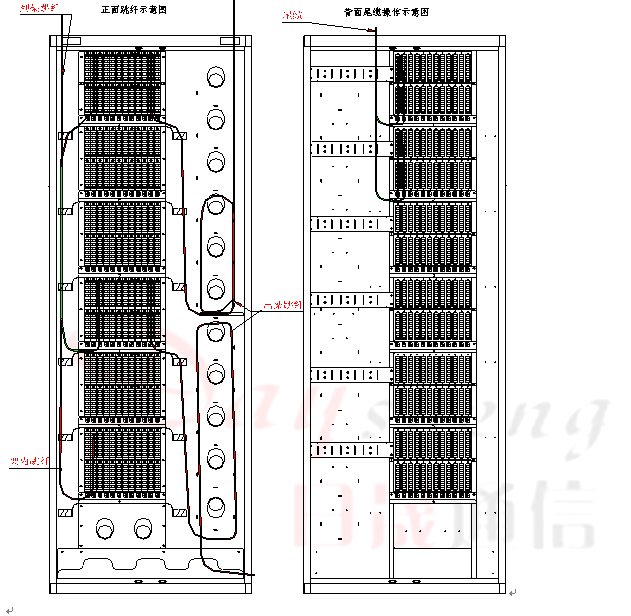

图4  配线架单架正面/背面走线示意图

图5  配线架并架正面走线示意图

5. 3 重复以上跳纤操作的步骤,完成整个架体跳纤操作,最后做完跳纤标识记录。

六、日晟光纤配线柜设备维护

本设备系列的维护仅属于一般性的维护、表面清洁维护及周期性的检查,时间周期以月为单位进行。同时在使用本柜体的时候,要有长远且综合的考虑,尽量注意到下一次的布线不会影响到上一次正在运行的线路。

1、周期性的清洁柜体,如果机房周围空间灰尘较重,要适当缩短清洁周期;柜体门板打开后要将柜门重新关紧,以免老鼠等动物损坏光纤和湿气的侵入;在清洁的时候,严禁碰光纤,甚至挤压和折叠光纤。

2、周期性地对柜体进行检查,检查的形式为目视,不允许用手或其它金属工具在配线柜内进行检查,以免影响光纤的传输效果,甚至中断。

3、检查地线是否良好,随着时间的增长,高压防护接地和机柜防护接地等地线螺丝是否生锈,如果有,请用户采取相应的措施。

七、 技术规格

7.1 环境要求

工作温度: -25℃~+55℃

相对湿度: ≤93%(+40℃)

大气压力:70KPa~106Kpa

7.2 主要技术指标

插入损耗:≤0.2dB

UPC回波损耗:≥50dB

APC回波损耗:≥60dB

插拔耐久性寿命:>1000次

7.3 防雷技术指标

机柜高压防护装置与机架绝缘,绝缘电阻不小于1000MΩ/500V(直流电);

IR≥1000MΩ/500V

机柜高压防护装置与机架之间耐电压不小于3000V(直流电)/min不击穿,无飞弧;

U≥3000V

【普纬达通信】OMDF光纤总配线架、三网合一ODF光纤配线架、三网合一光缆交接箱、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、(分纤箱、分配箱、配线箱、楼道箱)、光分路器箱、四网合一光纤配线架、四网合一光交箱ddf数字配线架odf单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒……

【普纬达通信售后】

我公司按照ISO9001质量保证模式建立了适合本公司的质量保证体系。我公司产品按产品寿命周期质量环进行全过程的质量控制。对顾客实行全方位的质量满意承诺。

以下是我公司对顾客的服务承诺,也是我公司对售后服务的基本要求

为了更好的服务用户的需求,做好指导使用及时售后服务工作,我方本着“一切追求高质量、高品质、用户满意为宗旨”的精神。以“周到的服务、可靠的产品质量”为原则向用户做如下承诺:

一、产品质量承诺:

1、产品的制造和检测均符合国家标准。

2、产品在有专业检测人员进行检测,确保产品的各项指标达到贵处的要求。

3、我方所提供的产品在质保期内如果存在质量问题,我方愿意承担一切责任。

二、交货期承诺:

我方确保所提供的产品按照需要方要求时间将货物送到指定地点,若贵处有特殊要求,需提前完工的,我方可与贵处协商,确保及时满足贵处的需求。

三、若供应商所提供的货物开箱后,发现有任何问题(包括外观损伤),须以使用方能接受的方式加以解决的:及时维修更换和换取全新产品.

四、在质保期内,同一设备、同一质量问题连续三次维修仍无法正常使用的,我方承诺更换同品牌、同型号新设备,并对产品质量实行“三包”服务。在质保期外,提供设备的更换、维修只收取零配件成本费用,不收取人工技术和服务费用.

五、售后服务能力及在设备的设计使用寿命期内,我方承诺应能保证使用方更换到原厂正宗的零部件,确保设备的正常使用。投标人应写明保修期后的维修收费标准,维修备件库地点及厂家维修站地点。

六、建立合理的销售服务管理制度及体系:

1、售前服务。设立专门的销售服务机构,公司将会安排相关专业人士负责到场教正确及时的使用。

2、售中服务。为防止用户使用不当而造成不必要的损失,在产品使用过程中,公司将派相关技术人员到基层向用户进行技术指导。确保正确使用该产品,让用户用得安全,放心。

3、售后服务。我公司在2小时内响应维护服务,12小时内到达现场维修,为更好的做产品售后服务工作,及时接收用户反馈的问题,有专业人员接听并及时做好反馈记录,并提供解决问题的法。如有需要到现场指导的,公司会在24小时之内安排相关专业人员到指定地点进行及时指导。

4、售后服务申明:本公司所提供的服务均为免费服务。

七、产品售后计划

1、设备正常运行验收后,我公司指派专业工程师负责在现场为贵单位提供不受人员限制的维修和使用操作培训,每年公司组织培训2次。培训内容包括:设备正确操作使用知识;识别初级故障及必要的恢复方法;常见故障排除方法。

2、定期派专业人员到业主处查看设备运行情况。采用“会诊制度”与“奖惩制度’相结合的方式彻底解决出现的问题er):慈溪普纬达通信
