64芯光纤分纤箱

[复制链接]

12

TA的帖子

0

TA的资源

一粒金砂(中级)

Rank: 2

发表于 2017-2-22 10:20:16 | 显示全部楼层 |阅读模式
室外64芯光纤分纤箱-室内64芯光纤分纤箱-壁挂式64芯光纤分纤箱-嵌入式64芯光纤分纤箱-抱杆式64芯光纤分纤箱-FTTH64芯光纤分纤箱-广电网络64芯光纤分纤箱
64芯光纤分纤箱(介绍):
64芯光纤分纤箱容量:8芯12芯16芯24芯32芯36芯48芯64芯72芯96芯108芯144芯(尺寸、容量、结构可按要求定做)

光纤分纤箱安装:室内/室外-挂壁式安装、抱杆式安装、嵌入式安装

中国电信、中国移动、中国联通、广电网络【主要供应商】

生产厂家:宁波品悦通信设备有限公司

64芯光纤分纤箱 概述:
本产品应用于FTTH接入系统中的终端接入环节中,特别适用于室外壁挂式或抱箍式条件下使用。上行连接配线光缆(Distribution Cable),下行连接入户光缆(Drop Cable),既具有传统光缆分纤箱的熔接、分光和配线功能,又能与iField智能施工工具及ODN网管配合使用,实现iODN的智能光纤管理和智能施工指导。
64芯光纤分纤箱质量过硬,价格优惠。宁波品悦公司具有良好的市场信誉,专业课业的销售和技术服务团队。历经几年的发展,研发起始于2004年,在FTTHFTTBODFMDFDDF综合布线、接入终端设备、现主要以SMC箱体领先国内市场。品悦通信产品现覆盖移动、联通、电信、铁通等多家运营商、公司本着以市场需求为原则、诚信、务实、为客户提供质量可靠、服务周到、性能卓越的产品.奉行质量第一,互惠互利 ,共同发展,奉献社会的经营理念,贯彻以顾客为中心,生产卓越产品,提供优质服务的质量、服务方针,本着共同发展,人尽其才,尽职敬业,开拓创新的企业精神欢迎各界朋友共同合作,共同发展!

宁波品悦光纤分纤箱概述:

宁波品悦光纤分纤箱主要用于住宅小区FTTH接入工程,作为ODN网络一级或二级分光的网络节点设备,通常设置于住宅楼道当中。本次楼道光分路器箱适用于FTTH用户接入ONU置于用户家中应用场景。投标人须按本技术规范书要求进行生产、交付产品,招标人根据本技术规范书验收光分路器箱产品。
名词解释

宁波品悦广电光纤分纤箱是指安装在楼道内的作为ODN网络一级或二级分光的网络节点设备。

三、宁波品悦光纤分纤箱主要技术要求

宁波品悦广电分纤箱要求采用模块化、无跳纤结构,可通过灵活的增加插片式光分路器(以下简称光分插片)数量,以实现端口的扩容。不同容量、不同厂商的光分插片具有通用性和互换性,另配置光纤熔接盘片用于上联光缆的端接及光缆分支的接续,并配置储纤用适配器,用于上联光缆的储存与固定。按照机箱功能及应用场景的不同,本次选用机箱产品包括3种类型,分别为FTTH楼层光分路器箱(Ⅰ型)、FTTH楼层光分路器箱(Ⅱ型)、FTTH楼层光分路器箱(Ⅲ型),机箱功能和规格须满足以下要求。
3.1箱体类型

FTTH楼层光分路器箱(Ⅰ型):为壁挂式二槽位楼道光分路器箱,主要用于ONU置于用户室内的FTTH接入场景, 光分路器箱由箱体、内部结构件、光纤熔接盘片、光分插片及附件构成。

FTTH楼层光分路器箱(II型):为壁挂式四槽位楼道光分路器箱,主要用于ONU置于用户室内的FTTH接入场景, 光分路器箱由箱体、内部结构件、光纤熔接盘片、光分插槽及附件构成。

FTTH楼层光分路器箱(III型):为壁挂式六槽位楼道光分路器箱,主要用于ONU置于用户室内的FTTH接入场景, 光分路器箱由箱体、内部结构件、光纤熔接盘片、光分插槽及附件构成。

I型、II型和III型箱体的功能相同,适配容量不同。

3.2技术要求

3.2.1使用条件

工作温度:-40℃~+60℃

相对湿度:≤95%(+40℃)

3.2.2外观

(1)楼道光分路器箱外形尺寸表一 楼道光分路器箱外形尺寸

分 类 型 号

最大容量(芯)

槽位数

外形尺寸(mm)

(高)×(宽)×(深)

FTTH楼层光分路器箱(I型)

16芯

2

350×340×100

FTTH楼层光分路器箱(II型)

32芯

4

460×340×100

FTTH楼层光分路器箱(III型)

48芯

6

460×340×100

(2)光分插片尺寸

表二 光分插片外形尺寸

分 类 型 号

占用槽位数

外形尺寸(mm)

(宽)×(深)×(厚)

1∶4光分插片

1

130×100×25

1∶8光分插片

1

130×100×25

1∶16光分插片

2

130×100×50

1∶32光分插片

4

267×100×50


3.2.2 光分路器箱(I型)结构

壁挂式二槽楼道光分路器箱采用双层结构,外层主要由光分插片固定装置及皮线引入光缆盘绕固定装置组成;内层配有光纤熔接盘片和上联光纤的储纤装置等。(机箱外形尺寸参见2.3.2)

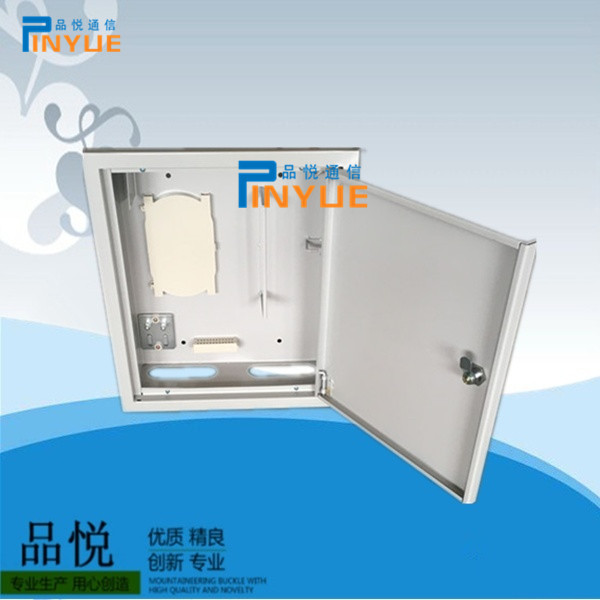

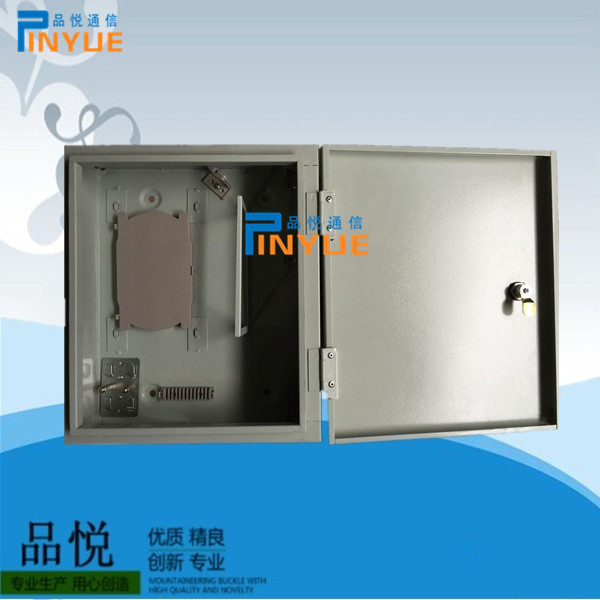

(1)光分路器箱(I型)结构图如下:


3.2.3 光分路器箱(II型)结构

壁挂式四槽楼道光分路器箱采用双层结构,外层主要由光分插片固定装置及皮线引入光缆盘绕固定装置组成;内层配有光纤熔接盘片和上联光纤的储纤装置等。具体结构如下图所示:(机箱外形尺寸参见2.3.2)

(1)光分路器箱(II型)结构图如下:


宁波广电光纤分纤箱产品检测标准

符合中华人民共和国通信行业标准YD/T 988-2007《通信光缆交接箱》,设备厂商提供的产品应符合最新标准的要求。

1、使用环境条件

工作温度:-40℃~+60℃。

相对湿度:≤95%(+40℃)。

大气压力:70kPa~106kPa。

2、检验环境条件

试验在标准大气条件下进行。标准大气条件为温度:15℃~35℃,相对湿度不大于75%,大气压力为80kPa~106kPa。

3、外观与结构

3.1箱体结构形式

箱体门通过铰链结构连接,门可自由开合5000次不损坏。门锁应为防盗结构,具有良好的抗破坏性。

光缆交接箱由箱体、钣金件、熔接配线一体化模块、熔接模块、光缆固定开剥保护装置及附件组成。

3.2箱体结构

箱体采用不锈钢材料或SMC材料,隔热性能良好,高性能橡胶密封条,有效防雨防尘,全方位适应户外环境。

箱体内部金工件全部金属材料制作,强度高,防老化,使用寿命长。

能同时满足带状光缆和非带状光缆的使用需求。

有可靠的光缆固定、开剥、接地、保护装置。

全模块化设计,可根据客户要求灵活组装。

标识清楚,每芯光纤的接续和分配有明显的标识。

具有安全可靠的光纤存储及保护功能。

光缆引入固定分层管理,充分利用底部空间,大大增加进缆数量。

光缆开剥保护分区引入熔配模块,避免箱体右侧出现光纤拥塞混乱的现象。

6质量保证承诺措施

1、本公司生产的通信设备均按照信息产业部相关的行业标准组织生产、安装、服务,出厂产品质量全部达到或超过标准的各项技术指标。本公司保证所提供的合同产品在制造工艺上无缺陷并保证合同产品能够达到所承诺的运行性能。

2、严格按ISO 9001:2008质量管理体系的标准,进一步完善企业内部质量体系有效运行,对所涉及到的各个要素不断进行持续改进,并取得实效。

3、执行严格的分供方资格审查和监督,使产品在初级阶段的原材料、元器件、金属加工、塑料加工、电镀加工上进行过程控制,防止不合格品进入公司,严格把好产品质量关。

4、将不断改善生产条件,购置更先进生产设备,不断应用先进的生产工艺来保证生产制造过程的产品质量。

5、将不断完善自身的测试手段,用数据来说明问题和解决问题,加大投入力度,使产品测试方法和手段达到国内先进水平。

6、将不断进行企业员工的技术培训,不断加强研发中心科技人员新产品的研发和创新潜力,充分发挥和调动企业员工的积极性。

以上6项是产品质量保证的重要因素,我们公司将不遗余力,使之保持良好状态。


广电光纤分纤箱  外观:

a) 楼道(室内,外)光纤分纤箱箱体应完整,各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷,热变形温度≥85℃,满足线路使用寿命15年要求。

b) 楼道(室内,外)光纤分纤箱箱体其内部金属板材采用Q235冷轧板,厚度不小于1.2mm,表面镀锌处理,箱体上下安装板采用Q235冷轧板,厚度不小于2mm,,采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件,采用不锈钢或铁附件热镀锌处理。

c) 采用喷塑处理的金属结构件,其涂层与基体应具有良好的附着力,附着力应不低于GB,T 9286-1998标准表1中的2级要求。表面光洁,色泽均匀,不存在起皮、掉漆、锈蚀等缺陷,无流挂、划痕、露底、气泡和发白等现象。

d) 楼道(室内,外)光纤分纤箱相关配件采用的非金属复合材料(塑料),燃烧性能应符合GB,T 2408-2008 中的规定,

e) 楼道(室内,外)光纤分纤箱表面涂层的颜色按色谱:GSB05-1426-200中灰(同类色参考潘通-中灰445,亚光色)。

f) 光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志,颜色为红色,并按中国联通商标同比例缩放。

g) 光纤配线箱箱的表面颜色宜便于识别和标识,并与环境相协调。

h) 箱内工作单元表面颜色必须便于识别和区分,可以采用与箱体或周围环境景色相协调的颜色。

i) 箱体正面只能有中国联通的标志,厂家标志不允许在箱体正面出现。

广电光纤分纤箱  外观 结构:

a) 产品结构图

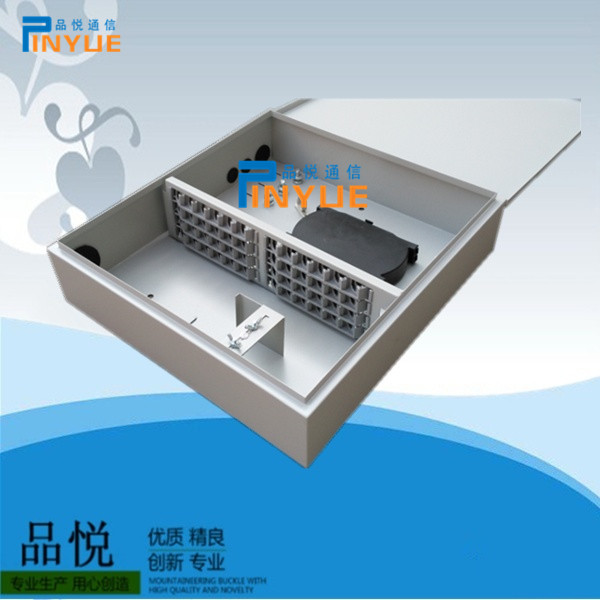

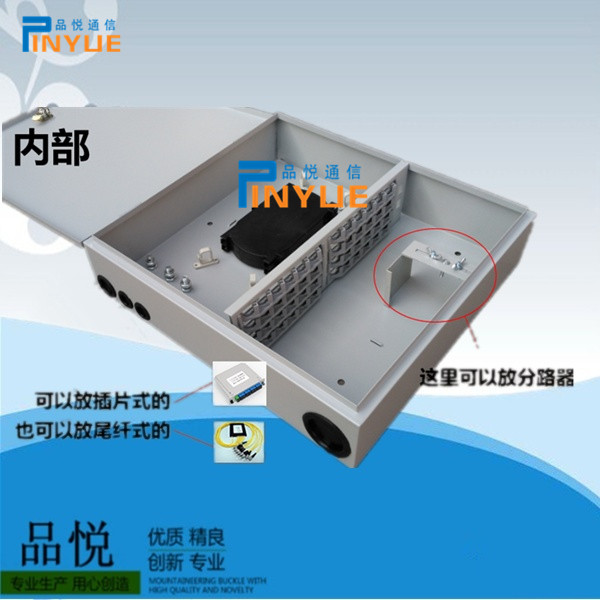

楼道(室内,外)光纤分纤、配线箱采用两层结构,外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置及储纤装置组成;内层配有光纤熔接盘片和皮缆熔接盘等。

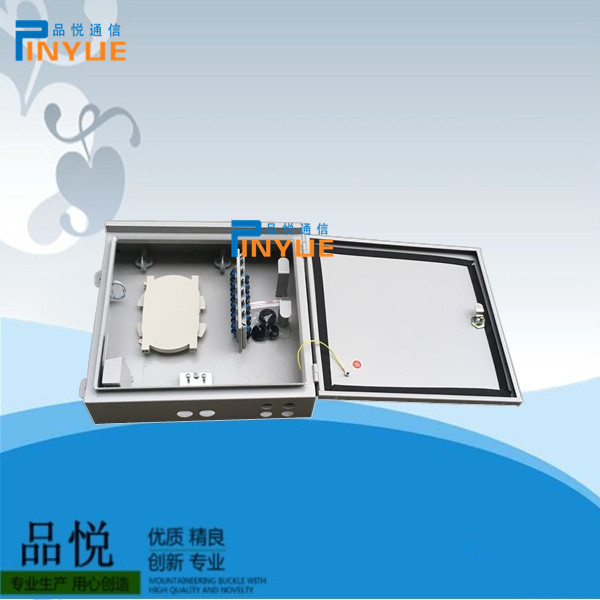

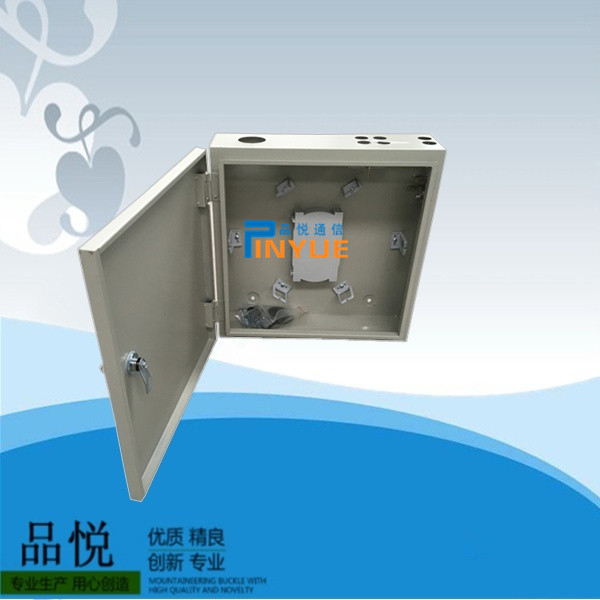

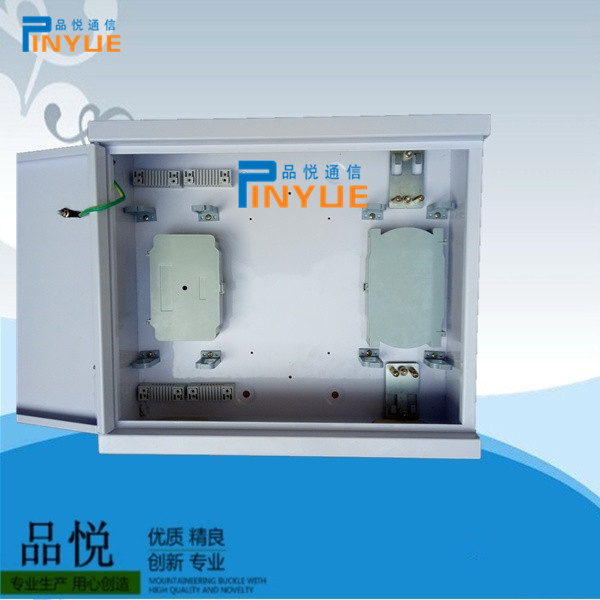

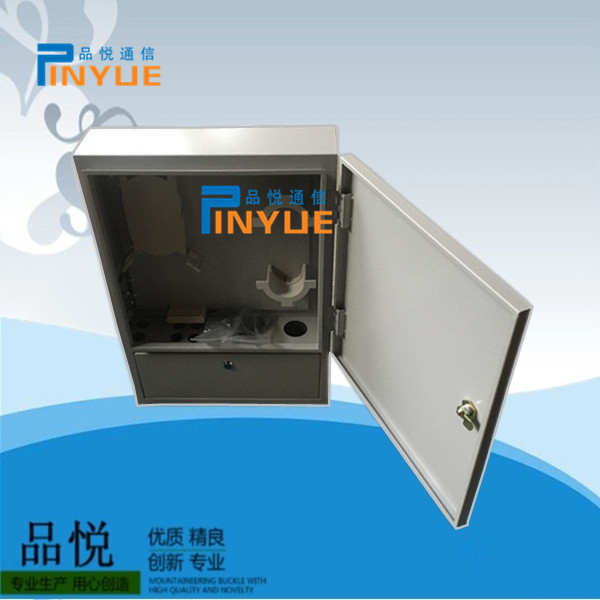

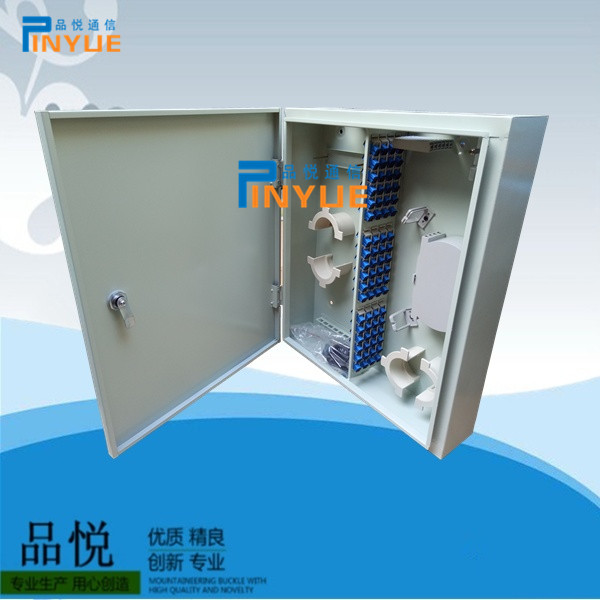

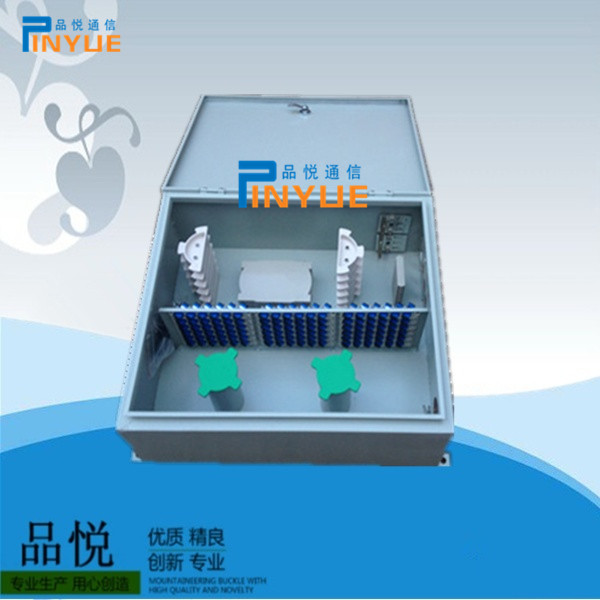

1)楼道(室内,外)光纤分纤箱金属塑料材质各举例示意

b)  1:32光分插片规格尺寸

c) 产品配置

楼道(室内,外)光纤分纤箱产品配置

产品型号主缆熔接盘片容量(片)及颜色配线熔接盘容量(片)及颜色熔接盘片接续容量(芯)储纤用停车位

型号颜色数量排列方式

壁挂式二槽楼道光纤分纤箱(16芯)容量:1块24芯皮缆熔接盘 颜色:蓝色容量:1块12芯皮缆熔接盘 颜色:灰色24,12SC主缆:蓝色 配线: 灰色24组合式

壁挂式四槽楼道光纤分纤箱(32芯)容量:2块12,24芯直熔盘 颜色:蓝色容量:2块12芯皮缆熔接盘 颜色:灰色36,48SC主缆:蓝色 配线: 灰色48组合式

装配要求:

a) 楼道(室内,外)光纤分纤、配线箱应满足上下进缆的要求,箱体的顶部与底部各应配置4个进线孔,且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆,上部的进缆空需做密封处理。

b) 光纤熔接盘片应采用开启式,并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。

c) 所有紧固件联结应牢固可靠,箱体密封条粘结应平整牢固。

d) 箱门开启角度不小于180o,门锁的启闭灵活可靠。

e) 光缆引入时其弯曲半径应大于光缆直径的15倍。

f) 光缆光纤在箱内布放时,不论在何处转弯,其曲率半径应不小于 30mm。

g) 蝶形引入光缆固定后的最小弯曲半径不应小于10mm,在箱体内的预留长度不应小于0.5m。

h) 安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内,光分路器的性能指标必须符合 招标技术规范书的要求。

i) 光分插片使用的光纤活动连接器应为SC型,两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合 YD,T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色,下联端口使用的光纤活动连接器应为蓝色,空闲端口不安装光纤活动连接器。

j) 楼道光纤配线箱内光纤的终端、熔接、存储,应在满容量范围内方便地成套配置。

j) 光分插片应采用模块化、集成化,楼道分光分纤盒内应无跳接。

l) 楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号,


光纤分纤箱操作:
1.为方便熔接可将箱体取下操作,亦可单独将熔接盘取下操作;
2.将分路器模块旋转框向上取出箱体,并取下光缆穿线滑块,妥善放置;
3.开剥光缆,长度约1.5m,在光缆开剥处缠绕几圈绝缘胶布,再用喉箍进行紧固;
4.熔接配线光缆,按图4盘绕,操作完成后,将模块旋转框插入铰链旋转轴;
5.熔接后的SC尾纤连接器插入分路器输入端口,如暂不开通将其停放在 “停泊区” ;
6.进行光缆加强芯接地,将接地线从光缆入口引出接地;
7.固定好光缆穿线滑块,将箱体重新安装于墙体背板上。

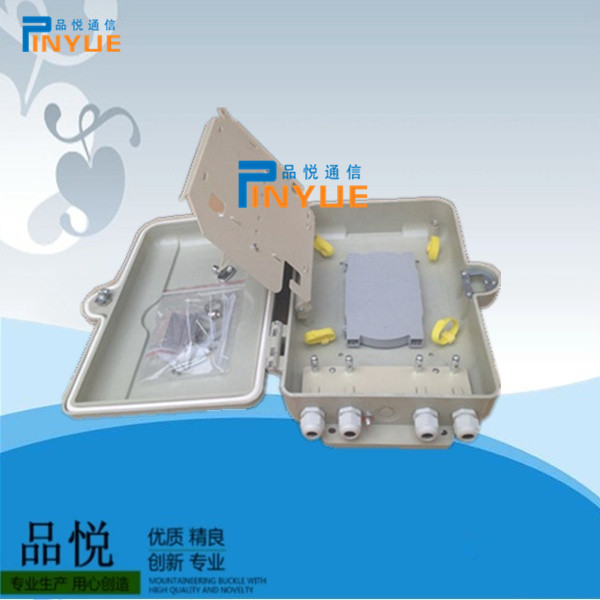

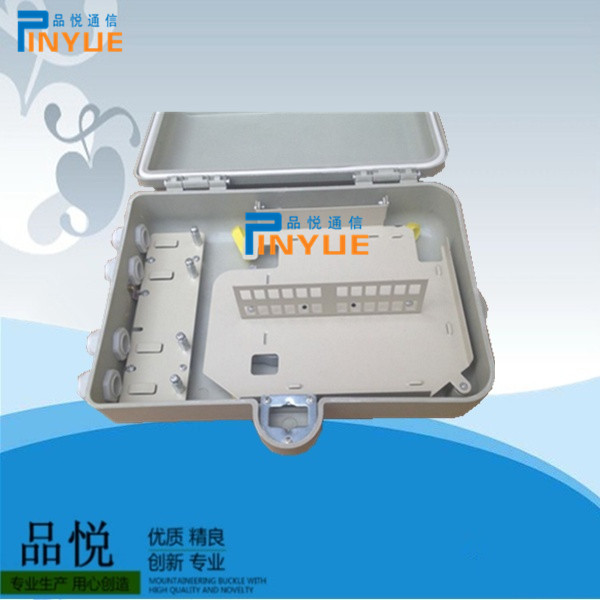

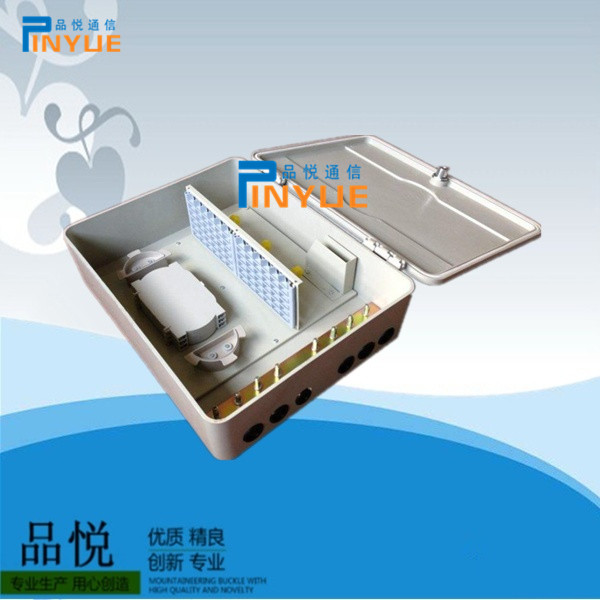

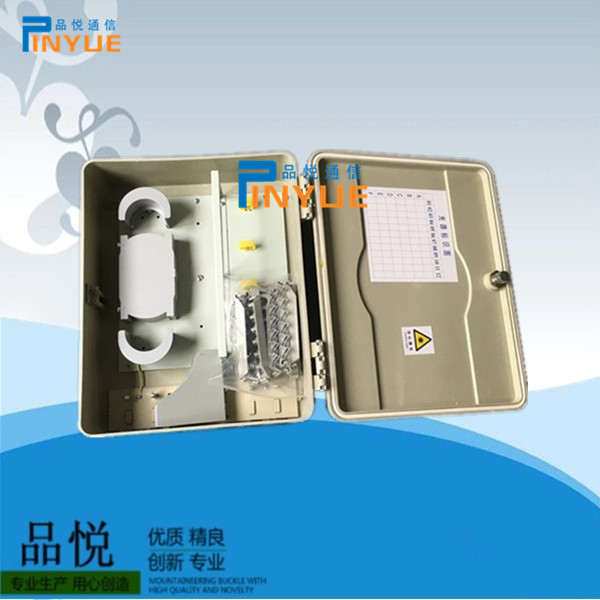

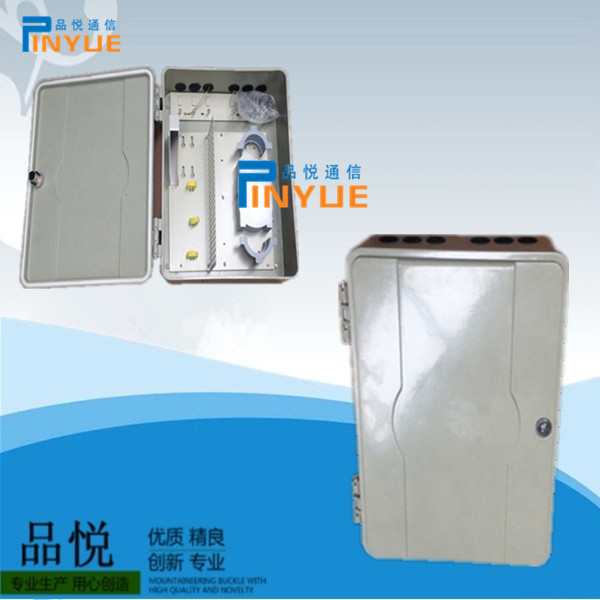

光缆分纤箱结构说明:
1.箱体材料采用台湾进口PC合金料制作.
2.双层结构的设计,上层为光分器配线层,下层为光纤熔接层;
3.光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性。
光纤分纤箱应用范围:
    光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能;同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。

光分路器光网络系统中实现光信号进行耦合、分支、分配的无源器件。光分路器又称光纤分光器和光纤分路器,是光纤链路中最重要的无源器件之一。光分路器具有多个输入端和多个输出端的光纤汇接器件,常用M×N来表示一个分路器有M个输入端和N个输出端。一般用1×2(1分2)、1×4(1分4)、1×8(1分8)、1×16(1分16)、1×32(1分32)、1×64(1分64)。

光分路器特点:

    尾纤盒式体积小巧,外形美观。可根据客户需求提供不同种类的连接头,及尾纤线径,标配为SC连接头。安装快捷,性能可靠,工作状态稳定,技术指标符合YD/T893的行业要求。

光分路器应用范围:

    安装在19英寸标准机架内,或安装在专用的光分路器托盘及光缆接头盒内,也可安装在机箱内使用。

光分路器优点:

    结构简单,对波长不敏感,分光均匀性好,耐高温,体积小巧,技术性能符合Telcordia GR-1209和Telcordia GR-1221可靠性要求,已经通过ISO9001质量体系认证。

随着光纤通信的投资方向由通信干线,城域网,局域网,专用网等向FTTP、FTTH的方向发展。FTTH的核心光器件--光分路器的需求也将不断扩大。

品悦通信设备有限公司致力于为全球范围内快速成长的光纤到户(FTTH)市场提供高质量低成本产品,如各种PLC或拉锥封装形式的光分路器(Splitter)_光纤分路器_光纤分光器,其工艺技术先进,具有对波长不敏感、分光均匀性好、耐高低温、体积小等优点,产品大量出口到日本、美国、韩国、欧洲等国家,在中国多个地区FTTH工程中也被指定为首选产品。同时,公司正努力在光分路器技术平台上开发集成度更高、波导设计更复杂、功能更全面、应用更广泛的光通信器件和子系统,力争在不远的将来成为世界上集成光电器件的领跑者。

所谓目标,真正的目标,那是必须时时刻刻念念不忘,朝思暮想到夜有所梦,而且一想起来就热血沸腾的!有目标的人是在奔跑,没目标的人只是在流浪;有目标的人感恩现实,没目标的人抱怨现实;有目标的人常常睡不着,没目标的人永远睡不醒!品悦科技自创建以来,坚持深化改革,强化企业管理,积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才,配备有先进的研发、生产及检测设备,各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。【品悦科技专业生产,用心创造,你身边的通信设备专家】

品悦通科技凭借雄厚的技术实力、完善的服务,品悦公司以创新、务实的企业精神,以求新、求变、求快的发展战略,迎接光通信的美好未来。

【品悦通信】产品售后服务

为创造品牌,提高企业知名度,树立企业形象,我公司本着一切追求高质量,用户满意为宗旨'的精神,最优惠的价格,最周到的服务,最可靠的产品质量'的原则向您郑重承诺:

,产品质量承诺:

1, 产品的制造和检测均有质量记录和检测资料。

2, 对产品性能的检测,我们诚请用户亲临对产品进行全过程,全性能检查,待产品被确认合格后再装箱发货。

,产品价格承诺:

1,为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质品牌产品。

2,在同等竞争条件下,我公司在不以降低产品技术性能,更改产品部件为代价的基础上,真诚以最优惠的价格提供给贵方。

,交货期承诺:

产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产,安装,力争满足用户需求。

,品悦售后服务承诺:

1,服务宗旨:快速,果断,准确,周到,彻底

2,服务目标:服务质量赢得用户满意

3,服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内可达到现场并开始维修。

4, 服务原则:产品保修期为十二个月,在保修期内供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。

品悦销售地区:

辽宁省,吉林省,黑龙江省,河北省,山西省,陕西省,甘肃省,青海省,山东省,安徽省,江苏省,浙江省,河南省,湖北省,湖南省,江西省,福建省,云南省,海南省,四川省,贵州省,广东省。内蒙古,新疆,广西省,西藏,宁夏省,北京市,上海市,天津市,重庆市

提供64芯光纤分纤箱现货供应,有需要的话请跟我们联系。
