8芯光纤分纤箱

[复制链接]

12

TA的帖子

0

TA的资源

一粒金砂(中级)

Rank: 2

发表于 2017-2-21 15:42:06 | 显示全部楼层 |阅读模式

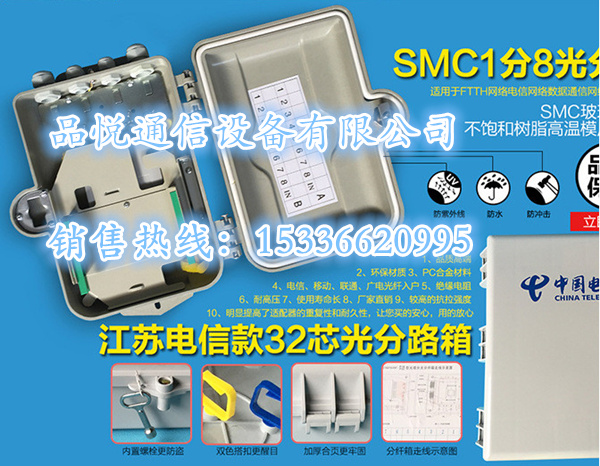

8芯广电分纤箱 概述:光纤可以传输数字信号,也可以传输模拟信号。现在世界通信业务的90%需要经光纤传输。随着光纤通信8芯广电分纤箱技术的发展,世界上许多国家都装光纤通信8芯广电分纤箱系统引入了公用广电网,中继网和接入网中。8芯广电分纤箱光纤线路的功能是把来自光发射机的光信号,以尽可能小的畸变(失真)和衰减传输到光接收机。8芯广电分纤箱的光纤线路由光纤,光纤接头和光纤连接器组成。光纤是光纤线路的主体,接头和连接器是不可缺少的器件。实际工程中使用的是容纳许多根光纤的光缆。

无论您是朝九晚五的上班族,还是居家操持的家庭主妇,生活中通信互联网络是我们离不开的。俗话说,互联网时代以经开启了更为整体化的新格局。互联网对于人类来说已经成为每日不可缺少的信息交流工具,互联网是一个虚拟的世界,它无限宽广,就像人体大脑中无限的思维意识。那他的形体在哪里您可曾想过?当我们进入一座现代化的办公大楼、住宅楼或者城市,无处不在的网络接口、无线信号便利了我们的生活,而它们都基于现代光纤技术的高速发展。光纤作为光传导工具,是目前通讯传输领域全面采用的,在同等价格比条件下最快速最安全的传输工具,我们可以将它看作是互联网的神经脉络。我们的城市就是由这些光纤汇聚而成的光缆联接成为了个整体,让我们每一个人能与世界互联。从光缆到光纤入户的过程中,光纤经过了多级分配,包括广电分纤箱、光纤分纤箱等,最终进入我们公司和家庭使用的路由器,联接到电脑和手机等终端里,为我们的信息化交流提供便利。

在这个逐步汇总,又无限分光的过程中,距离我们用户最近的是8芯广电分纤箱,它就是庞大光缆神经的末梢,是联接起我们的触手。8芯广电分纤箱就相当于交换机和路由器的原理,起到信号接收、放大、分流和传递的作用。在我们日常生活的每栋大楼中都会有一个或几个8芯广电分纤箱。

【宁波品悦科技有限公司】品悦连接世界!信息沟通心灵!8芯广电分纤箱质量过硬,价格优惠。宁波品悦公司具有良好的市场信誉,专业课业的销售和技术服务团队。历经几年的发展,从低端通信产品制造业发展成为高科技产业。以拥有国内外先进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备,并配套齐全高精度检测仪器,为产品提供了可靠的质量保证。

宁波品悦广电分纤箱概述:

宁波品悦广电分纤箱主要用于住宅小区FTTH接入工程,作为ODN网络一级或二级分光的网络节点设备,通常设置于住宅楼道当中。本次楼道光分路器箱适用于FTTH用户接入ONU置于用户家中应用场景。投标人须按本技术规范书要求进行生产、交付产品,招标人根据本技术规范书验收光分路器箱产品。
名词解释

宁波品悦广电分纤箱是指安装在楼道内的作为ODN网络一级或二级分光的网络节点设备。

三、宁波品悦广电分纤箱主要技术要求

宁波品悦广电分纤箱要求采用模块化、无跳纤结构,可通过灵活的增加插片式光分路器(以下简称光分插片)数量,以实现端口的扩容。不同容量、不同厂商的光分插片具有通用性和互换性,另配置光纤熔接盘片用于上联光缆的端接及光缆分支的接续,并配置储纤用适配器,用于上联光缆的储存与固定。按照机箱功能及应用场景的不同,本次选用机箱产品包括3种类型,分别为FTTH楼层光分路器箱(Ⅰ型)、FTTH楼层光分路器箱(Ⅱ型)、FTTH楼层光分路器箱(Ⅲ型),机箱功能和规格须满足以下要求。
3.1箱体类型

FTTH楼层光分路器箱(Ⅰ型):为壁挂式二槽位楼道光分路器箱,主要用于ONU置于用户室内的FTTH接入场景, 光分路器箱由箱体、内部结构件、光纤熔接盘片、光分插片及附件构成。

FTTH楼层光分路器箱(II型):为壁挂式四槽位楼道光分路器箱,主要用于ONU置于用户室内的FTTH接入场景, 光分路器箱由箱体、内部结构件、光纤熔接盘片、光分插槽及附件构成。

FTTH楼层光分路器箱(III型):为壁挂式六槽位楼道光分路器箱,主要用于ONU置于用户室内的FTTH接入场景, 光分路器箱由箱体、内部结构件、光纤熔接盘片、光分插槽及附件构成。

I型、II型和III型箱体的功能相同,适配容量不同。

3.2技术要求

3.2.1使用条件

工作温度:-40℃~+60℃

相对湿度:≤95%(+40℃)

3.2.2外观

(1)楼道光分路器箱外形尺寸表一 楼道光分路器箱外形尺寸

分 类 型 号

最大容量(芯)

槽位数

外形尺寸(mm)

(高)×(宽)×(深)

FTTH楼层光分路器箱(I型)

16芯

2

350×340×100

FTTH楼层光分路器箱(II型)

32芯

4

460×340×100

FTTH楼层光分路器箱(III型)

48芯

6

460×340×100

(2)光分插片尺寸

表二 光分插片外形尺寸

分 类 型 号

占用槽位数

外形尺寸(mm)

(宽)×(深)×(厚)

1∶4光分插片

1

130×100×25

1∶8光分插片

1

130×100×25

1∶16光分插片

2

130×100×50

1∶32光分插片

4

267×100×50


3.2.2 光分路器箱(I型)结构

壁挂式二槽楼道光分路器箱采用双层结构,外层主要由光分插片固定装置及皮线引入光缆盘绕固定装置组成;内层配有光纤熔接盘片和上联光纤的储纤装置等。(机箱外形尺寸参见2.3.2)

(1)光分路器箱(I型)结构图如下:


3.2.3 光分路器箱(II型)结构

壁挂式四槽楼道光分路器箱采用双层结构,外层主要由光分插片固定装置及皮线引入光缆盘绕固定装置组成;内层配有光纤熔接盘片和上联光纤的储纤装置等。具体结构如下图所示:(机箱外形尺寸参见2.3.2)

(1)光分路器箱(II型)结构图如下:


产品检测标准

符合中华人民共和国通信行业标准YD/T 988-2007《通信光缆交接箱》,设备厂商提供的产品应符合最新标准的要求。

1、使用环境条件

工作温度:-40℃~+60℃。

相对湿度:≤95%(+40℃)。

大气压力:70kPa~106kPa。

2、检验环境条件

试验在标准大气条件下进行。标准大气条件为温度:15℃~35℃,相对湿度不大于75%,大气压力为80kPa~106kPa。

3、外观与结构

3.1箱体结构形式

箱体门通过铰链结构连接,门可自由开合5000次不损坏。门锁应为防盗结构,具有良好的抗破坏性。

光缆交接箱由箱体、钣金件、熔接配线一体化模块、熔接模块、光缆固定开剥保护装置及附件组成。

3.2箱体结构

箱体采用不锈钢材料或SMC材料,隔热性能良好,高性能橡胶密封条,有效防雨防尘,全方位适应户外环境。

箱体内部金工件全部金属材料制作,强度高,防老化,使用寿命长。

能同时满足带状光缆和非带状光缆的使用需求。

有可靠的光缆固定、开剥、接地、保护装置。

全模块化设计,可根据客户要求灵活组装。

标识清楚,每芯光纤的接续和分配有明显的标识。

具有安全可靠的光纤存储及保护功能。

光缆引入固定分层管理,充分利用底部空间,大大增加进缆数量。

光缆开剥保护分区引入熔配模块,避免箱体右侧出现光纤拥塞混乱的现象。

6质量保证承诺措施

1、本公司生产的通信设备均按照信息产业部相关的行业标准组织生产、安装、服务,出厂产品质量全部达到或超过标准的各项技术指标。本公司保证所提供的合同产品在制造工艺上无缺陷并保证合同产品能够达到所承诺的运行性能。

2、严格按ISO 9001:2008质量管理体系的标准,进一步完善企业内部质量体系有效运行,对所涉及到的各个要素不断进行持续改进,并取得实效。

3、执行严格的分供方资格审查和监督,使产品在初级阶段的原材料、元器件、金属加工、塑料加工、电镀加工上进行过程控制,防止不合格品进入公司,严格把好产品质量关。

4、将不断改善生产条件,购置更先进生产设备,不断应用先进的生产工艺来保证生产制造过程的产品质量。

5、将不断完善自身的测试手段,用数据来说明问题和解决问题,加大投入力度,使产品测试方法和手段达到国内先进水平。

6、将不断进行企业员工的技术培训,不断加强研发中心科技人员新产品的研发和创新潜力,充分发挥和调动企业员工的积极性。

以上6项是产品质量保证的重要因素,我们公司将不遗余力,使之保持良好状态。


广电分纤箱  外观:

a) 楼道(室内,外)光纤分纤箱箱体应完整,各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷,热变形温度≥85℃,满足线路使用寿命15年要求。

b) 楼道(室内,外)光纤分纤箱箱体其内部金属板材采用Q235冷轧板,厚度不小于1.2mm,表面镀锌处理,箱体上下安装板采用Q235冷轧板,厚度不小于2mm,,采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件,采用不锈钢或铁附件热镀锌处理。

c) 采用喷塑处理的金属结构件,其涂层与基体应具有良好的附着力,附着力应不低于GB,T 9286-1998标准表1中的2级要求。表面光洁,色泽均匀,不存在起皮、掉漆、锈蚀等缺陷,无流挂、划痕、露底、气泡和发白等现象。

d) 楼道(室内,外)光纤分纤箱相关配件采用的非金属复合材料(塑料),燃烧性能应符合GB,T 2408-2008 中的规定,

e) 楼道(室内,外)光纤分纤箱表面涂层的颜色按色谱:GSB05-1426-200中灰(同类色参考潘通-中灰445,亚光色)。

f) 光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志,颜色为红色,并按中国联通商标同比例缩放。

g) 光纤配线箱箱的表面颜色宜便于识别和标识,并与环境相协调。

h) 箱内工作单元表面颜色必须便于识别和区分,可以采用与箱体或周围环境景色相协调的颜色。

i) 箱体正面只能有中国联通的标志,厂家标志不允许在箱体正面出现。

分光箱规格-光纤分光箱价格  外观 结构:

a) 产品结构图

楼道(室内,外)光纤分纤、配线箱采用两层结构,外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置及储纤装置组成;内层配有光纤熔接盘片和皮缆熔接盘等。

1)楼道(室内,外)光纤分纤箱金属塑料材质各举例示意

b)  1:32光分插片规格尺寸

c) 产品配置

楼道(室内,外)光纤分纤箱产品配置

产品型号主缆熔接盘片容量(片)及颜色配线熔接盘容量(片)及颜色熔接盘片接续容量(芯)储纤用停车位

型号颜色数量排列方式

壁挂式二槽楼道光纤分纤箱(16芯)容量:1块24芯皮缆熔接盘 颜色:蓝色容量:1块12芯皮缆熔接盘 颜色:灰色24,12SC主缆:蓝色 配线: 灰色24组合式

壁挂式四槽楼道光纤分纤箱(32芯)容量:2块12,24芯直熔盘 颜色:蓝色容量:2块12芯皮缆熔接盘 颜色:灰色36,48SC主缆:蓝色 配线: 灰色48组合式

装配要求:

a) 楼道(室内,外)光纤分纤、配线箱应满足上下进缆的要求,箱体的顶部与底部各应配置4个进线孔,且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆,上部的进缆空需做密封处理。

b) 光纤熔接盘片应采用开启式,并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。

c) 所有紧固件联结应牢固可靠,箱体密封条粘结应平整牢固。

d) 箱门开启角度不小于180o,门锁的启闭灵活可靠。

e) 光缆引入时其弯曲半径应大于光缆直径的15倍。

f) 光缆光纤在箱内布放时,不论在何处转弯,其曲率半径应不小于 30mm。

g) 蝶形引入光缆固定后的最小弯曲半径不应小于10mm,在箱体内的预留长度不应小于0.5m。

h) 安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内,光分路器的性能指标必须符合 招标技术规范书的要求。

i) 光分插片使用的光纤活动连接器应为SC型,两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合 YD,T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色,下联端口使用的光纤活动连接器应为蓝色,空闲端口不安装光纤活动连接器。

j) 楼道光纤配线箱内光纤的终端、熔接、存储,应在满容量范围内方便地成套配置。

j) 光分插片应采用模块化、集成化,楼道分光分纤盒内应无跳接。

l) 楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号,

安装箱体:

1.在墙上选取箱体的安装位置,做好螺钉安装位的标记,标记位置参考下图尺寸(单位:mm),墙壁的强度和厚度能够满足承重和鱼形塑胶膨胀管的安装要求。

2、在墙上标记位置按图钻孔(4—Φ8,清理完孔内灰尘后,敲入鱼形塑胶膨胀管(随机附件),敲入深度以膨胀管全部进入孔内为准,装上盒子并用M4 自攻螺丝(随机附件)固定好。在挂墙后稍微摇晃箱体,确定光分路器一体化箱被固定稳当。

四、布线操作说明:

1.、将光缆从箱体左侧的橡胶片内穿入,根据实际情况光缆可选择上进或下进。开剥光缆时加强芯应留长度为90mm左右(用于光缆固定端到加强芯固定装置)。带护套的光纤长度应留1.8米+光缆开剥端到熔纤盘距离(可根据实际情况变)。

2  、如光缆需要掏接时,可将光缆的外皮剥开,经过盒内固定和盘绕后 直通,把需要分歧部分的光纤切断,与穿入分歧光缆内的光纤熔接后分歧。在箱体的进缆口处的光缆护圈可以切开,以保证配线光缆能够方便进出。

3、将光纤清洁,0.25mm 的裸纤穿过光纤保护套管到熔纤盘,带松套的光纤用缠绕管保护到熔纤盘。光缆开剥处缠绕PVC 绝缘胶布。将光缆加强芯插入加强芯孔固定,用喉箍固定光缆到光缆固定件上。接地孔在箱体左侧壁上。将带保护管的光纤在熔纤盘内熔接。出光缆从左侧出,出皮线缆从右侧出,用附件中的防水接头固定。所谓目标,真正的目标,那是必须时时刻刻念念不忘,朝思暮想到夜有所梦,而且一想起来就热血沸腾的!有目标的人是在奔跑,没目标的人只是在流浪;有目标的人感恩现实,没目标的人抱怨现实;有目标的人常常睡不着,没目标的人永远睡不醒!品悦科技自创建以来,坚持深化改革,强化企业管理,积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才,配备有先进的研发、生产及检测设备,各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。【品悦科技专业生产,用心创造,你身边的通信设备专家】

品悦通科技凭借雄厚的技术实力、完善的服务,品悦公司以创新、务实的企业精神,以求新、求变、求快的发展战略,迎接光通信的美好未来。

提供64芯广电分纤箱现货供应,有需要的话请跟我们联系。
