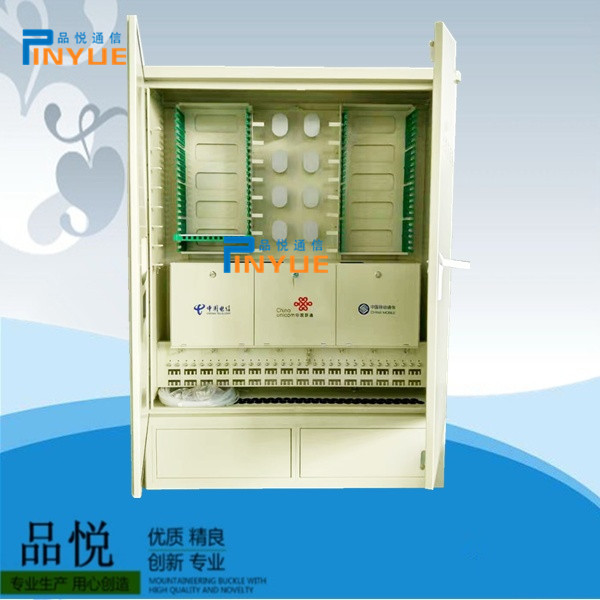

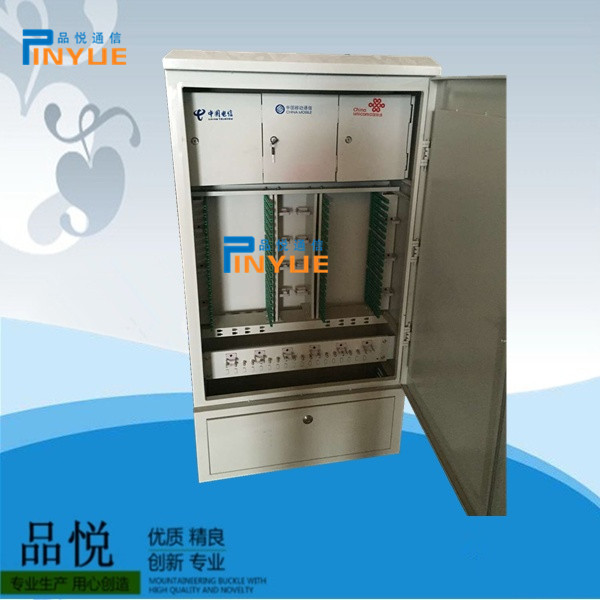

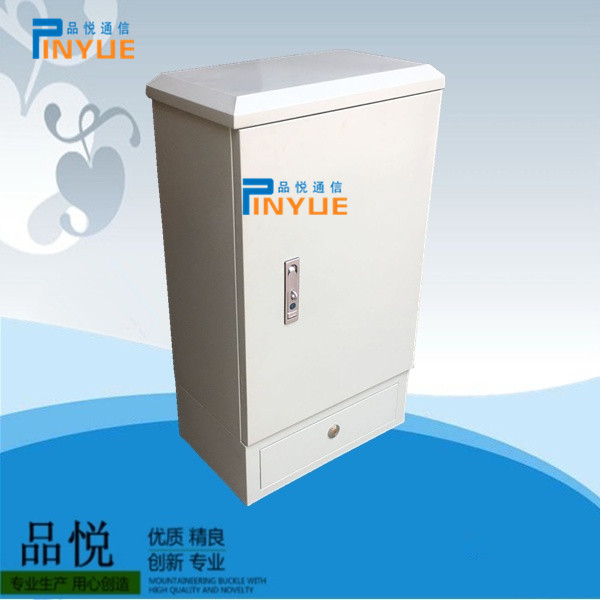

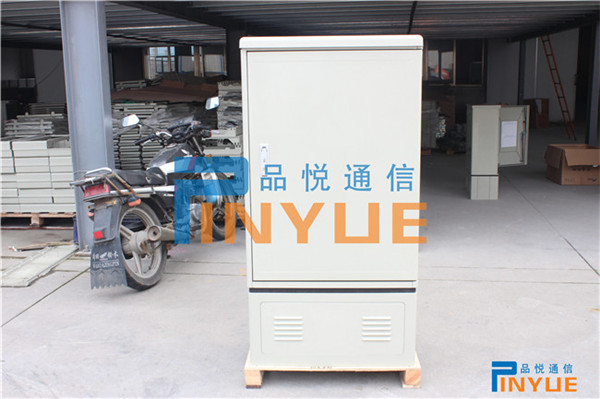

432芯光缆交接箱

[复制链接]

16

TA的帖子

0

TA的资源

一粒金砂(中级)

Rank: 2

发表于 2017-2-20 18:28:15 | 显示全部楼层 |阅读模式

当前,通信432芯光缆交接箱技术的不断创新推动了通信网络的迅猛发展。其中,接入网432芯光缆交接箱又是整个通信网络中技术创新最为活跃的部分。基于融合的思路去未来网络,接入432芯光缆交接箱技术多样化的趋势将越来越明显。接入432芯光缆交接箱用作为承载业务直接面向用户网络,是体现运营商的用户覆盖率和竞争实力的直接指标,同时也是电信网络的投资重点。与核心网趋于融合的趋势不同,接入网432芯光缆交接箱层面将有众多技术百花齐放,共同打造“无处不在”的未来网络。

【宁波品悦科技有限公司】品悦连接世界!信息沟通心灵!

电话:0574-63618503 传真:0574-63618793 手机:15336620995 - 15888151207Q Q474665107 – 225357557 微信:15336620995

432芯光缆交接箱|SMC光缆交接箱|OCC室外通信光缆交接箱(96芯,144芯,288芯,576芯,1152芯,1440芯)中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱生产地【中国移动通信|中国电信|中国联通)】
432芯光缆交接箱产品介绍及应用随着电信营商3G,FTTx宽带提速工程的快速发展,传统传输线路带宽及光接入端口已经远远不能满足需要,基于EPON/GPON的FTTx网络结构,已成为运营商通信传输线路的首选方案。光缆交接箱作为传输线路中的重要组成部分,为适应传输网络的发展要求,功能从大芯数,熔配一体逐步过渡到多缆,小芯数,带分光配线等实际应用环境上来,其结构对熔接配线,线缆管理,分光配置,防护等提出新的要求。品悦通讯光缆交接箱产品,针对各地区域气候环境,推出不同材质,分光功能,配线容量的光缆交接箱产品可供选择,现已广泛应用于电信运营商3G网络,光进铜退,FTTx,城域网传输改造等项目中,应用方案如下:支持EPON/GPON分光功能品悦通讯多年来积极参与行业标准的制订,并参与YD/T988-2007<<通信光缆交接箱>>的起草及编制,该标准已成为行业内光缆交接箱设计,制造,测试,验收的重要参考依据。宁波品悦通信为适应三网融合、FTTx的推广,品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱,三网合一箱、四网合一箱、光缆分纤箱,分光分纤箱,光缆分线盒,光缆接头盒,光缆终端盒,冷接子,快速连接器,光纤跳线,配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
品悦通信FTTX布线应有尽有、质量保证!随时欢迎您前来咨询!!!
宁波品悦通信自创建以来,坚持深化改革,强化企业管理,积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才,配备有先进的研发、生产及检测设备,各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
品悦通信凭借雄厚的技术实力、完善的服务,品悦公司以创新、务实的企业精神,以求新、求变、求快的发展战略,迎接光通信的美好未来。
合作伙伴:中国电信、中国移动、中国联通、中国广电等……

光缆交接箱技术
一、概述
本光缆交接箱应满足通信行业标准《通信光缆交接箱》YD/T988-2007的要求。同时对于本文未提出而通信行业标准已有具体技术要求和指标的,其生产的通信光缆交接箱应满足其要求。投标人须按本技术规范书要求进行生产、交付产品,招标人根据本技术规范书验收光缆交接箱产品。
二、名词解释
光缆交接箱 Cross Connecting Cabinet forCommunication Optical Cable(OCC)用于室外光缆的连接、盘储、分配和调度。通过光纤活动连接器和双头跳线将光缆与光缆灵活的配接。
三、光缆交接箱主要技术要求
(1)组成、型式及命名
1.1组成
光缆交接箱由箱体、内部结构件、光纤活动连接器及备附件组成。
1.2型式
光缆交接箱可以落地安装。
1.3命名
光缆交接箱的型号由专业代号、主称代号、序号组成。
(2)主要技术要求
2.1使用条件
工作温度:-40℃~+60℃。
相对湿度:≤95%(+40℃)。
2.2外观与结构
2.2.1外形尺寸
   交接箱外形尺寸不宜超过1600mm×1200mm×600 mm(高×宽×深),但应提供各种规格的详细尺寸。
具体各种型号的光交尺寸为:

序号

商品名称
规格型号
单位
箱体尺寸
底座尺寸
备   注
1
光缆交接箱
96芯双层不锈钢
420*520*280
230*520*240
各型号满配
2
光缆交接箱
144芯双层不锈钢
550*520*280
230*520*240
3
光缆交接箱
288芯双层不锈钢
980*710*280
230*700*240
4
光缆交接箱
576芯双层不锈钢
980*710*516
230*700*456
注:以上产品尺寸正负偏差为:5%
2.3箱体结构
箱体采用采用封闭式结构,其中交接箱要求采用双层结构箱体。
2.3.1箱体装配结束后,金属件不得有毛刺,结构件不扭曲,箱体表面平整光滑、颜色均匀,不存在机械划伤痕迹、箱体各部件不得有明显色差。
2.3.2保护接地处应有明显的接地标志。
2.3.3机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。箱门开启角度不小于120°,箱体密封条粘结应平整牢固;配线箱箱门开启角度不小于110°,间隙应不小于3mm。
2.3.4光缆引入时其弯曲半径应大于光缆直径的20倍。
2.3.5光缆光纤及尾纤在设备内布放时,不论在何处转弯,其曲率半径应不小于30mm。
2.3.6设备应有明晰、完善的标识和记录装置,用于方便地记录和识别纤芯序号或传输路由,且记录装置应易于修改和更换。
2.4材料
2.4.1防腐蚀性能
交接箱所有零件采用的材料应具有防腐蚀性能,如该材料无防腐蚀性能应作防腐蚀处理;其物理、化学性能必须稳定,并与光缆护套和尾纤护套相容。箱体、内部加固件及穿线环均要求采用不锈钢材料。
2.5光分路器托盘结构示意图
2.5.1分路器(1/2×16)托盘结构示意图:
(1)每个托盘可安装18个适配器,最大满足2×16分纤模式。在不安装适配器时,应能满足从托盘中能直接出带尾纤头的光纤,满足无跳接方式。
(2)托盘高度25mm,为1个12芯熔配一体化托盘的高度。

(3)分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U,盖板材料采用阻燃ABS、颜色为PANTONE 427U。
2.5.2分路器(满足1/2×32)托盘结构示意图:
(1)托盘可安装34个适配器,最大满足2×32分纤模式。在不安装适配器时,应能满足从托盘中能直接出带尾纤头的光纤,满足无跳接方式。
(2)托盘高度50mm,为2个12芯熔配一体化托盘的高度。
(3)分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U,盖板材料采用阻燃ABS、颜色为PANTONE 427U。2.6 光组件技术指标
2.6.1 光纤连接器
(1)光纤连接器光学性能指标
光纤连接器由跳纤和适配器组成,其常态的插入损耗、回波损耗、互换性试验、机械耐久性试验、抗拉性能、抗扭性能、环境后附加损耗、回波损耗变化量应分别满足相关标准中规定的要求。
(2)尾纤要求
对于尾纤,应通过与其它尾纤熔接,并与适配器组成光纤连接器,尾纤型光分路器应使用2.0mm规格,其性能应能满足2.6.1(1)中的技术要求。
(3)光分路器
箱体中所使用光分路器常态的工作波长、工作带宽、插入损耗、均匀性、方向性、偏振相关损耗应满足基于平面光波导(PLC)的光功率分路器相应的要求。
2.7功能要求
2.7.1光缆的固定和保护功能
光缆引入交接箱时,应有可靠的固定与保护装置,固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置,光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。
2.7.2光缆纤芯的终接功能
设备的光纤终接装置应便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作,同时设备应具备富余光纤光缆的储存空间,能固定和保护接头部位平直而不移位,避免外力影响,保证盘绕的光缆光纤、尾纤不受损伤。
2.7.3光纤熔接接头保护功能
光纤与光纤熔接后,接头部分应用熔接保护套管加以保护。
2.7.4调线功能
    通过跳纤,能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。
2.7.5容量
设备容量(按满配时适配器数量确定)应在产品企业标准中作出规定,光纤终端装置、光纤存储装置、光纤连接分配装置在满容量范围内应该方便地成套配置。
2.7.6箱体及门锁
箱体应具有良好的抗腐蚀耐老化性能,并安装门锁,其中交接箱门锁应为防盗结构,具有良好的抗破坏功能。
2.7.7机械物理性能
交接箱箱体顶端表面应能承受不小于1000N的垂直压力,箱门打开后,在门的最外端应能承受不小于200N的垂直压力。卸去载荷后, 箱体无破坏痕迹和永久变形。当有光缆引入时,光缆固定后应能承受不小于1000N的轴向拉力。经拉伸、扭转试验后检查光缆固定处,光缆应无任何松动、破坏现象。
2.7.8密封性能
    交接箱箱体的防护性能应达到GB4208标准中IP65级要求。
四、标志、包装、运输、贮存
4.1标志
4.1.1交接箱上应有标识,标明执行标准号、产品型号、名称、商标、生产单位、出厂年月、机号。
4.1.2交接箱上的连接器及箱体应有商标或生产厂家的永久性标记。箱体外部左上方位置应永久性标注新疆广电的LOGO。
4.2包装
4.2.1交接箱应包装出厂,包装要求及包装箱面标志除应符合GB/T 3873中的规定外,需增加订单编号、产品名称、规格型号及生产厂商名称。
4.2.2包装箱内除产品外,还应装入以下物品和有关文件,文件可用塑料袋或纸袋封装:
(1)备附件及专用工具;
(2)产品使用说明书;
(3)产品合格证;
(4)装箱清单。
4.3运输
交接箱包装后,可用汽车、火车、轮船、飞机等运输,在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。
4.4贮存
交接箱应贮存在通风良好、干燥的仓库中,其周围不应有腐蚀性气体存在,贮存温度为-25℃~+55℃。

宁波品悦通信设备有限公司是专业从事三网合一箱_ 三网融合箱_共建共享箱_光纤分线箱_光分路器箱_光缆交接箱等通信接线设备的高新科技企业,公司创建于2004年,凭着对光纤通信新技术的不断追求以及对市场的快速响应构筑差异打造精品的可持续发展战略及时准确的为用户提供最贴切迅捷的产品和服务。

品悦通信是一家专业从事研发、制造宽带网络接入设备、光缆交接箱、总配线设备、数字配线设备、光配线设备、智能型交、直流通信配电设备、光纤走线槽道等系列产品的专业化通信产品制造公司。
品悦通信自创建以来,坚持深化改革,强化企业管理,积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才,配备有先进的研发、生产及检测设备,全面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
在我国各个通信网络建设中,公司拥有广阔的市场和强大的销售网络。随着公司的发展,我们将更好地把握和开拓市场,加快新产品开发,完善技术和售后服务。我们将更全面更快速的为广大用户提供*的通信设备和*的服务,以更新更好的产品为民族通信产业的发展做出贡献。
历经几年的发展,从低端通信产品制造业发展成为高科技产业。以拥有国内外先进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备,并配套齐全高精度检测仪器,为产品提供了可靠的质量保证。
品悦精神: 始终坚持品质、价格、服务的企业方针,力争百分百的用户满意和团结、务实、开拓、创新的企业精神,以先进技术和科学管理来提高工作效率。
品悦宗旨: 客户满意一、企业荣誉一、产品质量一。
品悦目标: 创百年品悦,在行业内处于优先地位,在客户关系管理方面处于优先地位。
品悦发展原则: 追求技术创新、流程完善、通路合作、欲求必达的工作目标,努力创造企业形象、工作环境、企业管理、客户服务,与国内外用户真诚合作
