Type-c边充边传数据应用OTG功能(LDR6028S) [复制链接]

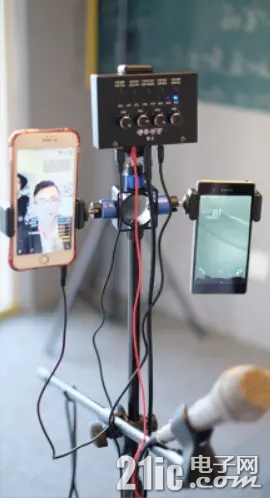

现在,直播已成为常态。因为手机性能的提升,再加上手机的便携,简单易用,网络使用方便等特性,用手机直播更是成为主流。那么,直播声卡的性能就成为各大主播关注的点。《TYPE-C边直播边充》

在这里插入图片描述

随着现在数据应用越来越广泛,现在市面上的手机基本只剩下了Type-c接口,那么一个接口如果要同时充电跟传数据需要搭载什么样的芯片呢,今天这篇文章就来聊一下,Type-c OTG模式中的驱动芯片-LDR6028S

这种转接器把一个C口变成两个C口,其中一边接充电器,另外一边接usb-c耳机,极大的方便了消费者的使用。但是,很多工[img]程师在设计产品的时候发现,在USB-C接口中,想要实现一边充电一边听歌说话,并不像以往的micro usb接口那样,只需要同时提供电源和音频接口,利用手机的OTG功能实现就可以了。而是需要一颗USB PD的芯片,与手机进行沟通,才能够实现边充边听。否则,要么只能听歌,要么只能充电。
我们购买了亚马逊和淘宝上的多种边听边充转接器机进行拆解和学习后发现。里面都有一颗相同的USB PD控制芯片LDR6028S,通过咨询了深圳市乐得瑞科技有限公司,获得了这颗芯片的开发资料及原厂联系方式。可以看到这颗芯片是这样的:

完整电路图:


LDR6028S SOP-8 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的单 USB-C DRP接口 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能,切换 Data Role 功能,以及通过 VDM 协商让智能设备进入 ALT MODE 的功能,并针对各大手机品牌的 USB-C 接口兼容性进行了特别优化,适合于手机音频转接器应用场景。

方案特点

◇ 支持 USB PD 2.0(5V充电),兼容 USB PD 3.0快充

◇ 透传适配器与智能设备(电脑,平板,手机)之间的 PDO 及 REQUEST 协商

◇ 自动进行 DR_SWAP 转为 UFP 模式

◇ 提供外设复位控制功能,为外设提供复位信号

应用
◇ USB TYPE-C 音频转接器
◇ USB Type-C HUB
◇USB Type-c 直播声卡
◇USB TYPEC无线(蓝牙)领夹式麦克风
◇USB TYPE-C蓝牙发射器
