GP8403 双通道 I2C 转 0-5V/0-10V [复制链接]

特性

  •  GP8403 通过I2C接口,线性转换成0-5V或0-10V的两路模拟电压输出。
  •  一个I2C接口支持8路GP8202并联,通过三位硬件地址A2/A1/A0选择。
  •  输入信号范围12Bit,0x000-0xFFF
  •  0-5V/0-10V输出电压通过内部数据控制
  •  输入I2C信号高电平:2.7V-5.5V
  •  输出电压误差:< 0.5% (0.2%版本请联系客益电子)
  •  输出电压线性度误差:0.1%
  •  输出短路保护,输出脚与地短路时芯片进入保护模式停止输出。
  •  电源电压:10V – 13.2 V
  •  功耗:<4mA
  •  启动时间:<2ms
  •  工作温度:-40°C to 85°C

描述

GP8403是一个I2C信号转模拟信号转换器,即DAC,此芯片可以将12Bit数字量0x000-0xFFF线性转换成两路独立的0-5V或者0-10V模拟电压,输出电压误差为0.5%。

应用

  •  通用信号转换
  •  马达调速、LED调光
  •  逆变器、电源
  •  工业模拟信号隔离

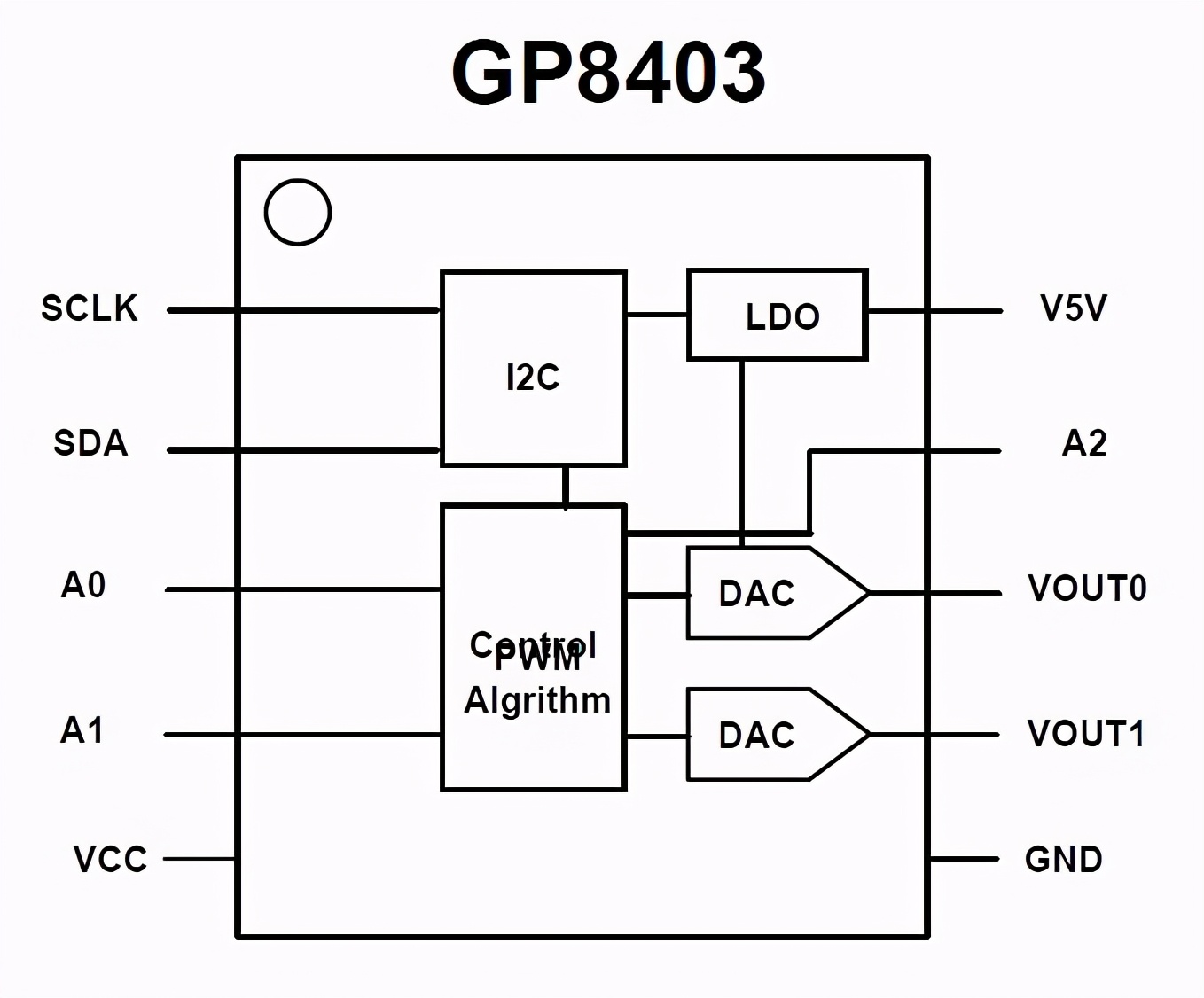

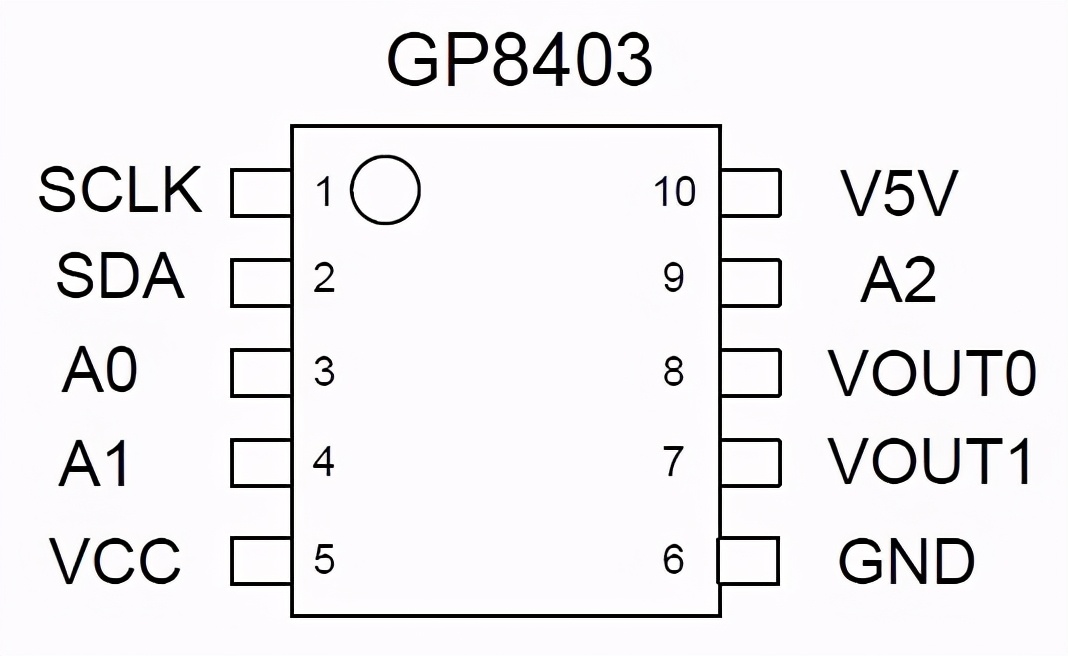

1. 管脚定义

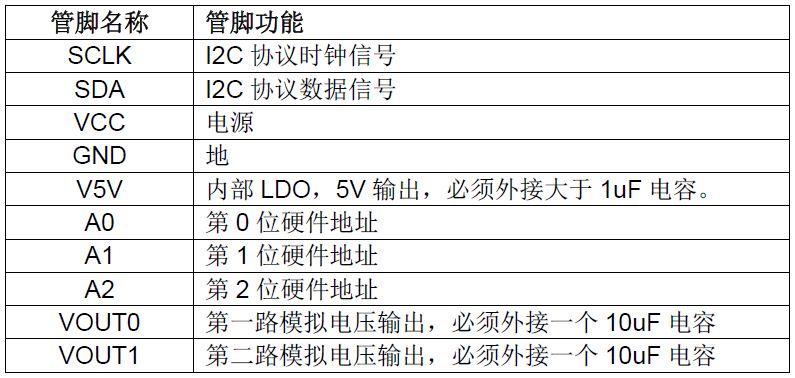

表-A 管脚分布

GP8403  双通道 I2C 转 0-5V/0-10V



GP8403  双通道 I2C 转 0-5V/0-10V



2. 绝对最大额定参数

工业操作温度: -40℃至85℃

储存温度: -50℃至125℃

输入电压: -0.3 v VCC + 0.3 v

最大电压: 40 v

ESD保护: > 2000 v

*超过“绝对最大额定值”中列出的参数值可能会造成永久性损坏设备。不保证器件在超出规范中列出的条件下操作。长时间暴露于极端条件下可能影响设备可靠性或功能。

3. 典型应用

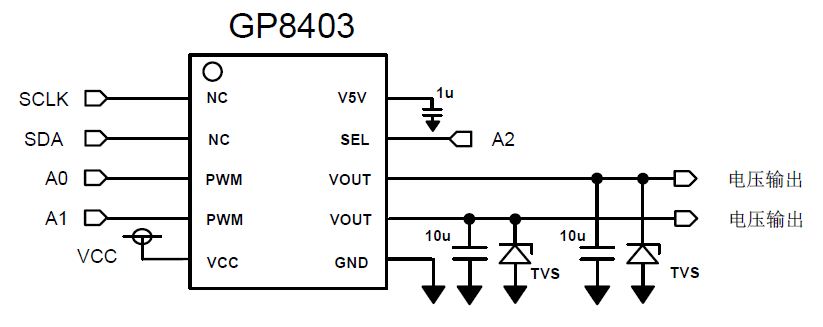

3.1 基本功能(典型电路)

当芯片在板内电路中使用时可以适当增加电容和TVS对电路进行稳定和保护。

GP8403  双通道 I2C 转 0-5V/0-10V



注意:

1、V5V上大于1uF电容为必须

2、VOUT作为板级接口使用时,加12V单向TVS,反接、浪涌保护。

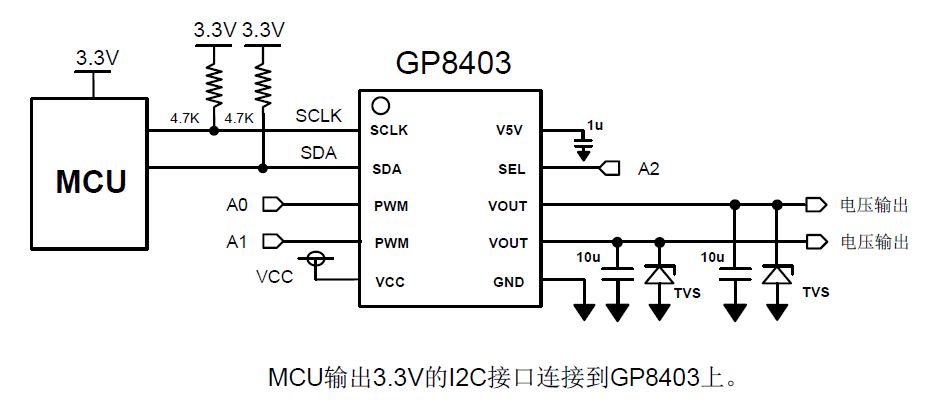

3.2 与3.3V MCU 接口

GP8403  双通道 I2C 转 0-5V/0-10V



3.3 操作方法

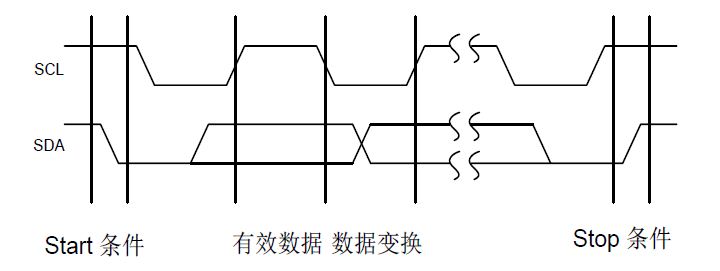

3.3.1 Start、Stop 条件、有效数据、数据变换格式

GP8403  双通道 I2C 转 0-5V/0-10V

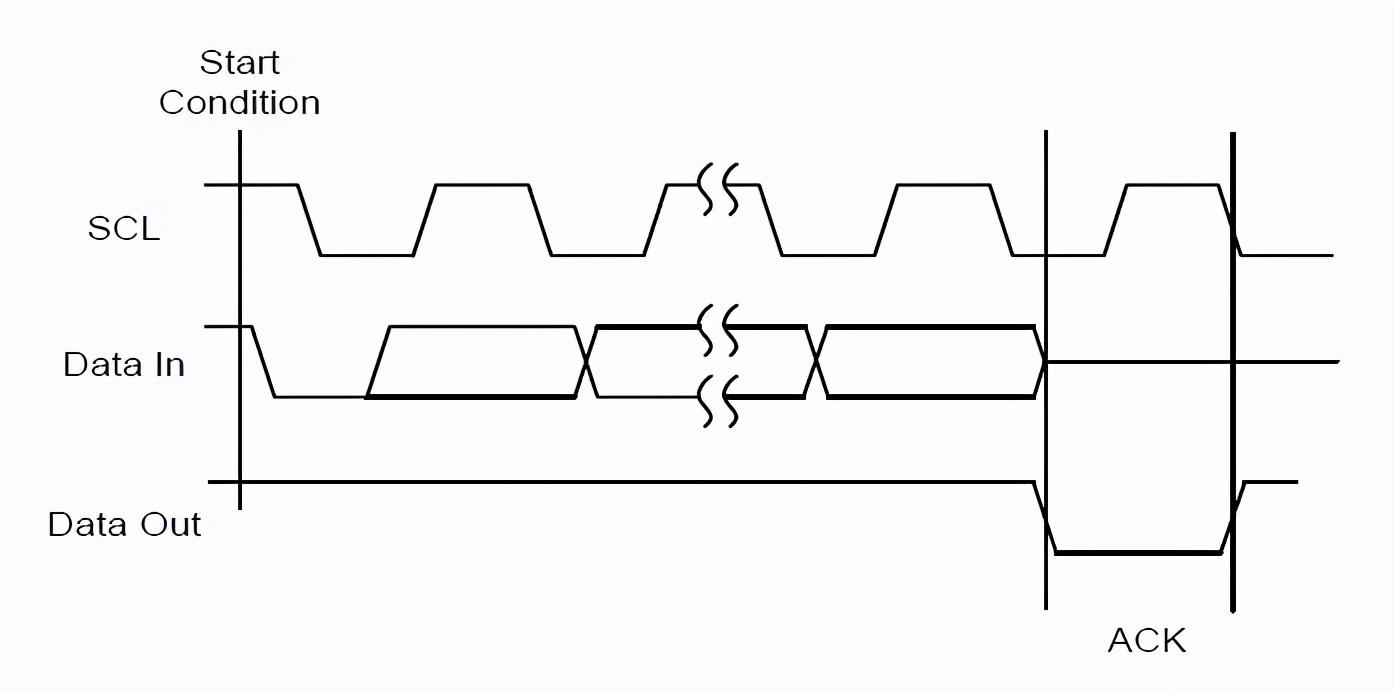

3.3.2 ACK 格式

GP8403  双通道 I2C 转 0-5V/0-10V

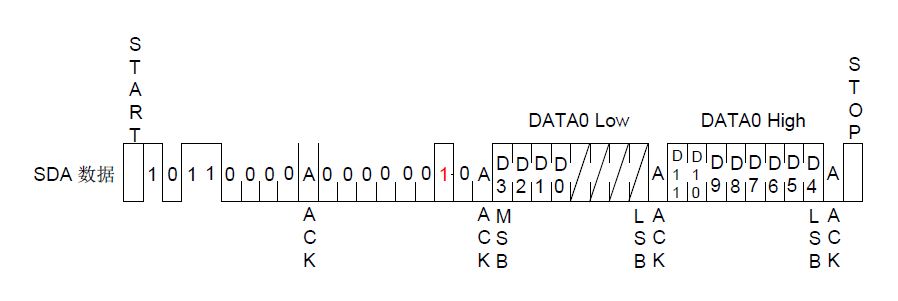

3.3.3 设置下图中红色配置位,地址设置为02,则对VOUT0 进行操作。将12bit DATA 数据分为DATA0 Low 和DATA0 High 写入,DATA0Low 为低Byte,DATA0 High 为高Byte,并且无视DATA0 Low 的低4位。如果是0-10V 模式,则输出相对应的电压为:VOUT=DATA0/0xFFF*10V。如果是0-5V 模式,则输出相对应的电压为:VOUT=DATA0/0xFFF*5V。

GP8403  双通道 I2C 转 0-5V/0-10V



3.3.4 设置下图中红色配置位,地址设置为04,则对VOUT1 进行操作。将12bit DATA 数据分为DATA Low 和DATA High 写入,DATA Low为低Byte,DATA High 为高Byte,并且无视DATA Low 的低4 位。如果是0-10V 模式,则输出相对应的电压为:VOUT=DATA/0xFFF*10V。如果是0-5V 模式,则输出相对应的电压为:VOUT=DATA/0xFFF*5V。

GP8403  双通道 I2C 转 0-5V/0-10V

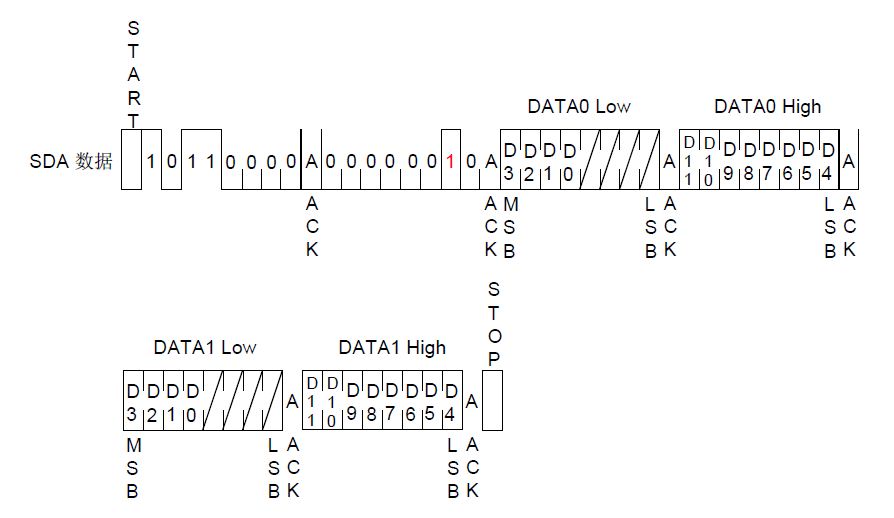

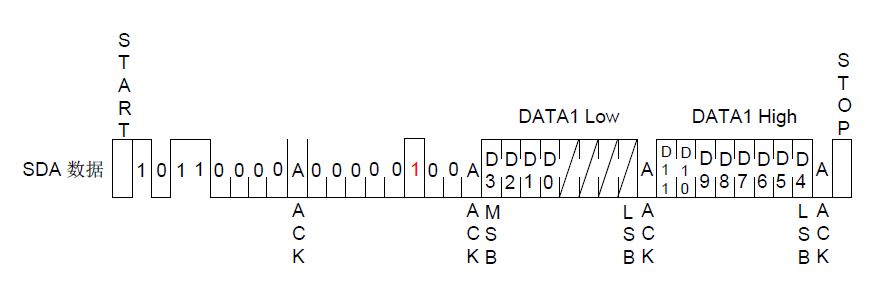

3.3.5 设置下图中红色配置位,地址设置为02,并对VOUT0 和VOUT1同时进行操作。将12bit DATA0 数据分为DATA0 Low 和DATA0 High写入,DATA0 Low 为低Byte,DATA0 High 为高Byte,并且无视DATA0Low 的低4 位。如果是0-10V 模式,则输出相对应的电压为:VOUT0=DATA0/0xFFF*10V 。如果是0-5V 模式,则输出相对应的电压为:VOUT0=DATA0/0xFFF*5V 。

同理,将12bit DATA1 数据分为DATA1 Low 和DATA1 High 写入,DATA1 Low 为低Byte,DATA1 High 为高Byte,并且无视DATA1Low 的低4 位。如果是0-10V 模式,则输出相对应的电压为:VOUT0=DATA1/0xFFF*10V 。如果是0-5V 模式,则输出相对应的电压为:VOUT1=DATA1/0xFFF*5V 。

GP8403  双通道 I2C 转 0-5V/0-10V

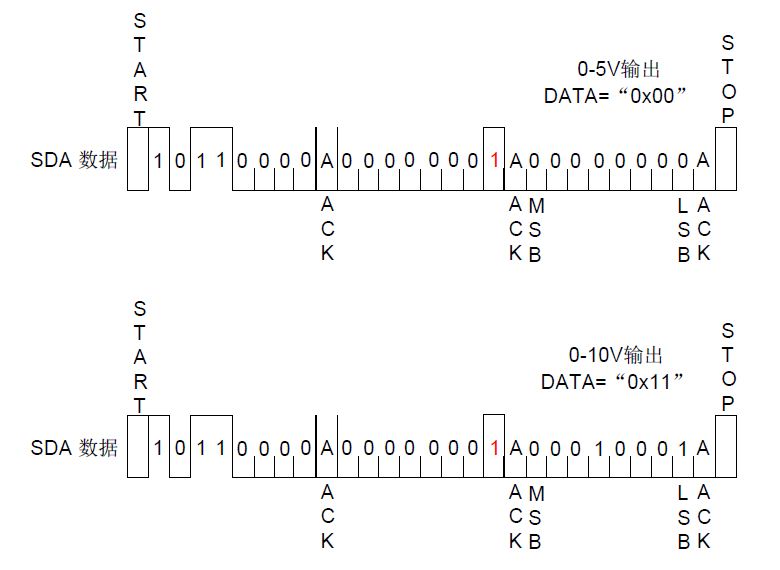

3.3.6 设置下图中红色配置位,地址设置为01,如果写入数据0x00,则芯片输出电压选择0-5V;如果写入数据为0x11,则芯片输出的电压选择为0-10V。

GP8403  双通道 I2C 转 0-5V/0-10V

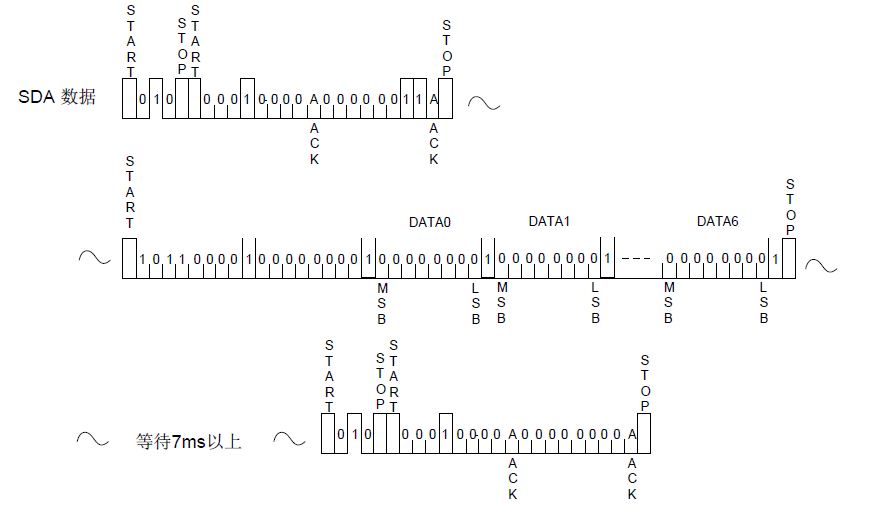

3.3.7 GP8402 支持将电压数据保存在芯片内,保证掉电启动后依然能处于相应的电压输出状态。

通过发送下图所示数据,可以实现写入的数据固化到芯片内部。

GP8403  双通道 I2C 转 0-5V/0-10V



4. 器件功能

GP8403是一款高性能双通道DAC芯片(I2C到模拟电压转换器),通过I2C将12BIT数据转换成模拟电压,输出电压范围为0-5V或者0-10V,通过芯片内部配置选择。详细参考章节3.3.6。芯片有硬件地址A0A1A2支持单路I2C控制8路GP8403。

GP8402的默认输出电压精度为0.5%,

当GP8402芯片作为系统的接口芯片使用,需要在VOUT输出脚上对地接一个10uF电容和一个12V的单向TVS,保证芯片的热插拔、静电、反接等保护。

GP8403  双通道 I2C 转 0-5V/0-10V



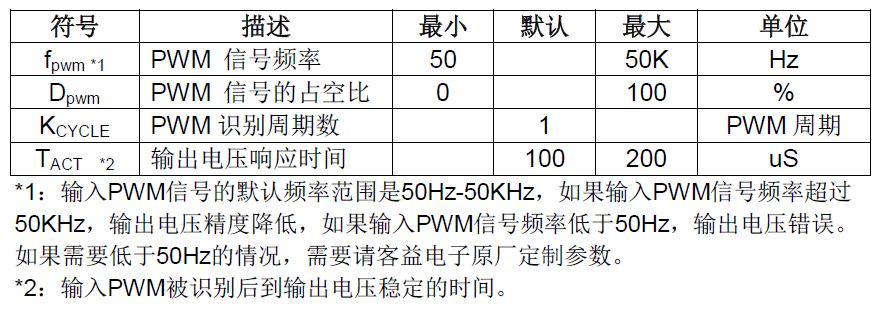

5. 表-B 交流特性

GP8403  双通道 I2C 转 0-5V/0-10V

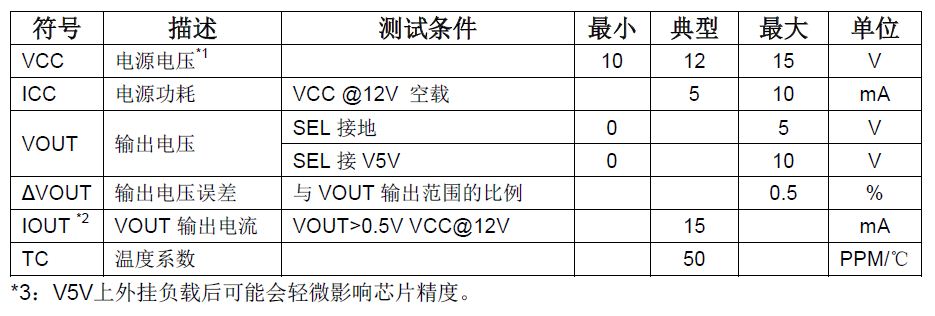

6. 表-C 直流特性

GP8403  双通道 I2C 转 0-5V/0-10V

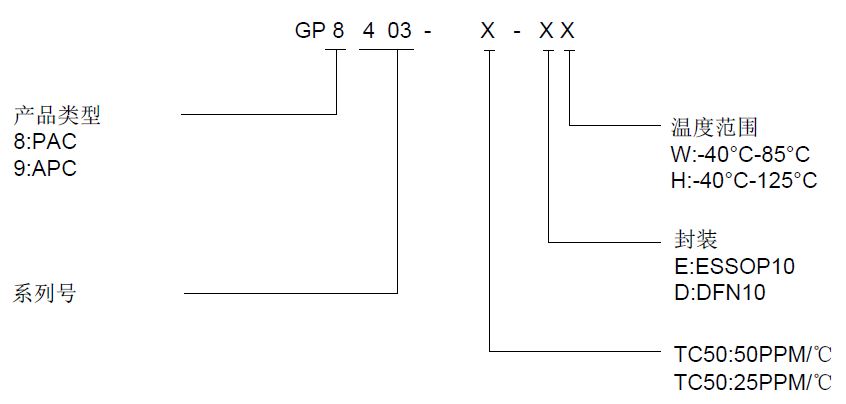

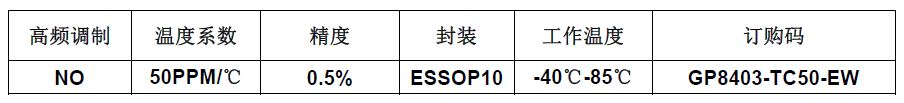

7. 订购须知

GP8403  双通道 I2C 转 0-5V/0-10V



GP8403  双通道 I2C 转 0-5V/0-10V

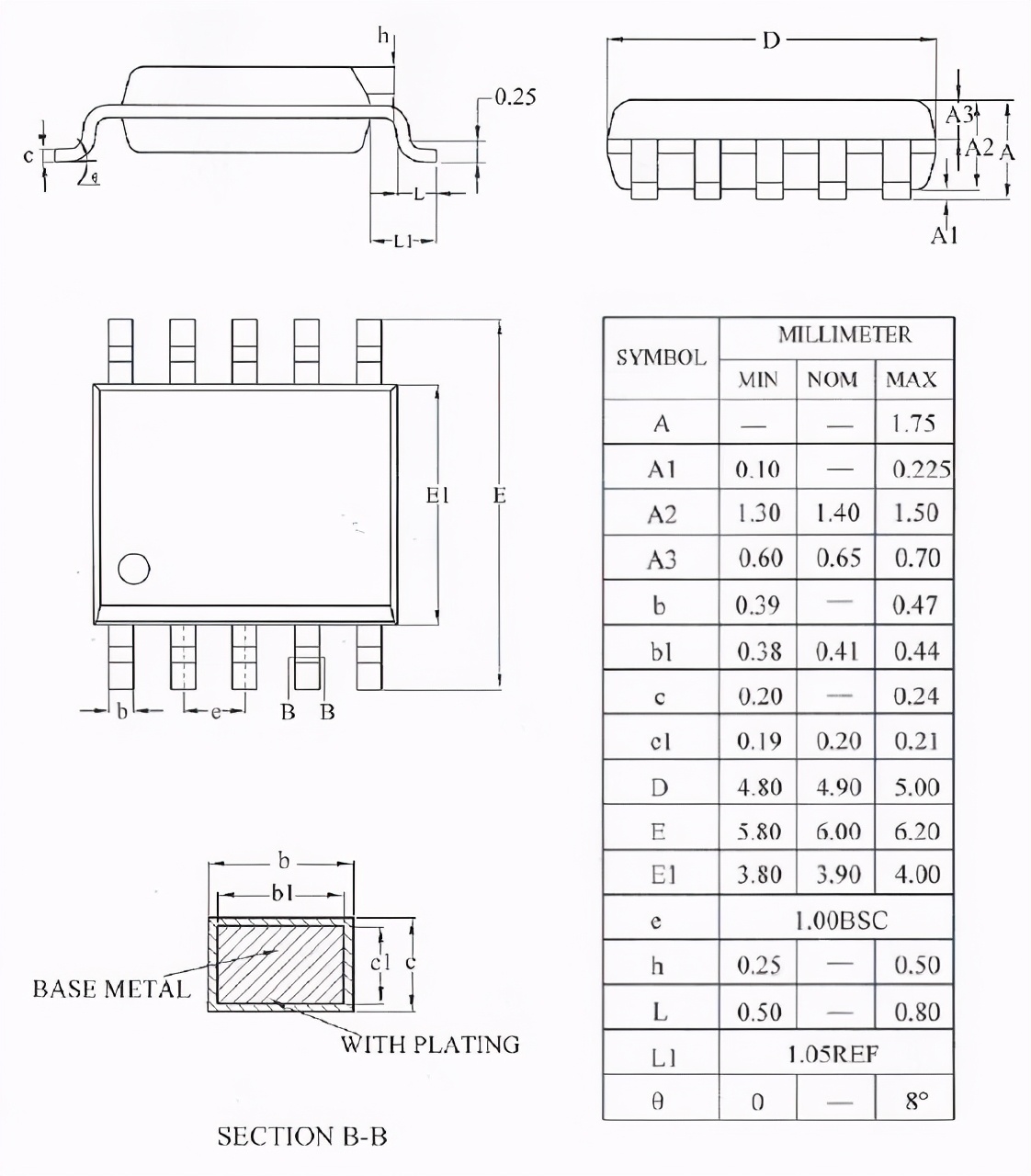

8. 封装信息

GP8403  双通道 I2C 转 0-5V/0-10V

此帖出自信息发布论坛
