乐得瑞3K/4K USB-C接口显示器方案,支持双C口盲插,不区分电源数据口实现投屏 [复制链接]

随着USB TYPE-C接口的普及,越来越多的手机和笔记本电脑都支持通过C接口输出视频。这个小巧而精密的接口,大有把传统的HDMI和DisplayPort接口取而代之的架势。特别是usb4的推出,更是为USB TYPE-C接口一统有线接口形态奠定了基础。在这样的背景下,显示器和电视机采用USB TYPE-C接口就成为了必然。那么怎样来设计基于USB-C接口的显示器和电视机才能具有更好的兼容性,并通过认证呢?下面让我们来抽丝剥茧的对3K/4K双盲插全功能USB-C接口(俗称双盲插USB-C)显示器方案进行阐述。
在这里插入图片描述

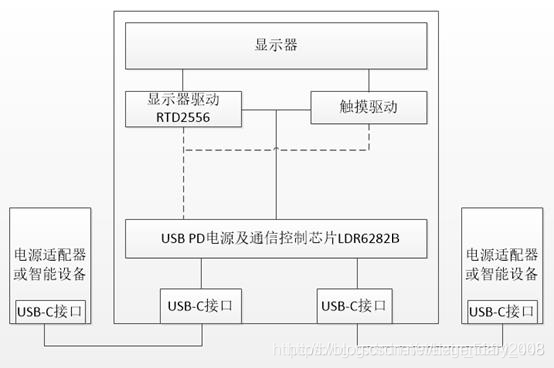

双USB Type-C接口3K/4K 盲插便携显示器解决方案LDR6282B部分电路如下在这里插入图片描述

通过以上电路可看出,LDR6282B还能支持I2C接口,与电脑上位机、手机APP以及其他MCU通信,通过指令,MCU等可以实现对LDR6282A芯片实现功能配置。

LDR6282B与MCU的通信接口采用的是I2C接口,总共包含三根线,分别是数据线SDA、时钟线SCL和中断线INT(引脚不足,可省略)。LDR6282B芯片在通信过程中,是作为I2C从机进行的。

能支持I2C接口通讯的3K/4K分辨率 双USB Type-C接口盲插便携显示器解决方案,使用起来更简单,方便。

该芯片内置64K flash可以通过云端连接升级内部固件。让复杂的产品设计也可以安枕无忧,
即使产品已经交付到了终端消费者手里仍然可以通过手机端APP或者是PC端应用程序进行固件升级。
在这里插入图片描述

LDR6282B的双DRP及USB PD3.0功能,使得那些设置了双C口的显示器,具备两个C口可以任意盲插的功能

总结:
用户不必区分哪一个是充电口,哪一个是智能设备。LDR6282B会根据USB PD协议解析,自动分配两个C口的连接关系。
正如Macbook Pro对多个C口所做的智能适配。
还支持任天堂Switch游戏机一线输出TV模式
使用LDR6282B+RTD2556/2795可以非常方便的设计出USB-C接口的智能显示器,乐得瑞原厂可提供详细的设计参考电路图,并帮助客户达到量产。
