Boonton新一代4500C射频峰值功率分析仪 [复制链接]

本帖最后由 Measitek 于 2021-2-19 21:02 编辑

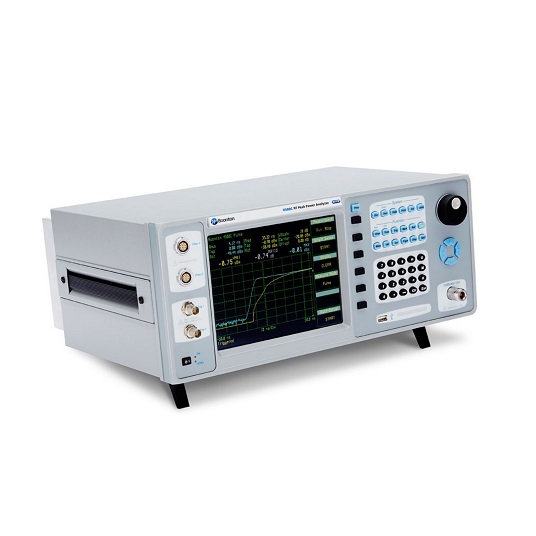

4500C射频峰值功率分析仪

       Boonton公司新一代4500C射频峰值功率分析仪采用了业内领先的Real-Time Power Processing™ (RTPP)技术,一种并行处理方式实现了难以置信的射频功率测量运算。相较于传统的功率计串行的处理方式造成冗长的重置周期和大量的数据丢失,采用Boonton的RTPP技术的功率计在捕获、显示和测量每一个脉冲、毛刺等过程中真正做到了数据处理和零延迟的无缝衔接。


                       RTPP技术和传统技术对比                                 高达十万次/秒捕获速率,轻松捕获偶发畸变信号



       Boonton 4500C射频功率计峰值功率计能够在时域和统计域两方面对射频信号进行捕捉,显示,分析。当使用Boonton峰值功率探头时,4500C能够测量更多与功率有关的参数。4500C能夠完成单/双通道同时测量任务,并具有以下三种测量模式:

       1. 脉冲测量模式

       2. 调制测量模式

       3. 统计测量模式

       Boonton 4500C射频功率计峰值功率计广泛应用于包括如雷达射频脉冲,TDMA和GSM,伪随机信号或如CDMA和WLAN类噪声以及如GSM,EDGE,TD-SCDMA时隙信号。

      Boonton 4500C射频功率计峰值功率计具有100ps的时基分辨率,视频带宽可达125MHz(取决于探头),灵活的触发功能和大于80dB的动态范围(取决于探头),不需进行任何范围切换就可以完成所需的绝大多数峰值功率测量应用。同时4500C也能夠以100MSa/s的采集速率对连续统计功率信号进行快速深入地分析,并能夠提供波形包络显示、持续显示以及以文字形式显示每通道多达15种自动参测量参数。方便的I/O包括USB接口,可以保存仪器的设置、测量波形和位图图像文件。


      100ps分辨率可以精确采集<10ns快沿信号                               传统10ns分辨率无法准确采集<10ns快沿信号



主要特点:


Ÿ   8.4寸TFT彩色LCD显示屏

Ÿ   同时能夠显示4个测量通道、两个存储器通道和一个算术运算通道

Ÿ   具有自动峰-峰触发、时延触发和事件触发功能

Ÿ   具有线性或对数方式表示的CCDF和PDF统计分析功能(选件-10)

Ÿ   每个通道能夠最多显示15项时域功率分析测量参数

Ÿ   波形包络、波形保持和滚动显示模式

Ÿ   GPIB 、USB和LAN接口

Ÿ   高视频带宽、快速上升沿和宽动态范围峰值功率探头可供选择

Ÿ   视频带宽可达125MHz


                        高级触发功能,可以轻松捕获特定信号

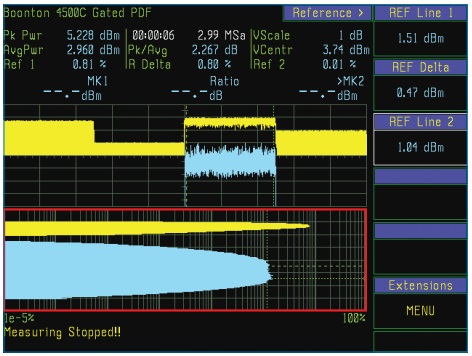

                           强大的统计分析能力



主要技术指标:


Ÿ   RF频率范围:30MHz至40GHz

Ÿ   脉冲测量范围:-50至+20dBm

Ÿ   调制测量范围:-60至+20dBm

Ÿ   相对偏置范围:±100dB

Ÿ   视频带宽:125MHz

Ÿ   上升时间:<5ns

Ÿ   单次带宽:35MHz(基于每个脉冲10个采样点)

Ÿ   脉冲重复频率:最大50MHz

Ÿ   脉冲最小宽度:6ns



详细信息请访问 http://www.measitek.com/
