CS8573是一款双模式切换双桥音频功率放大器芯片 [复制链接]

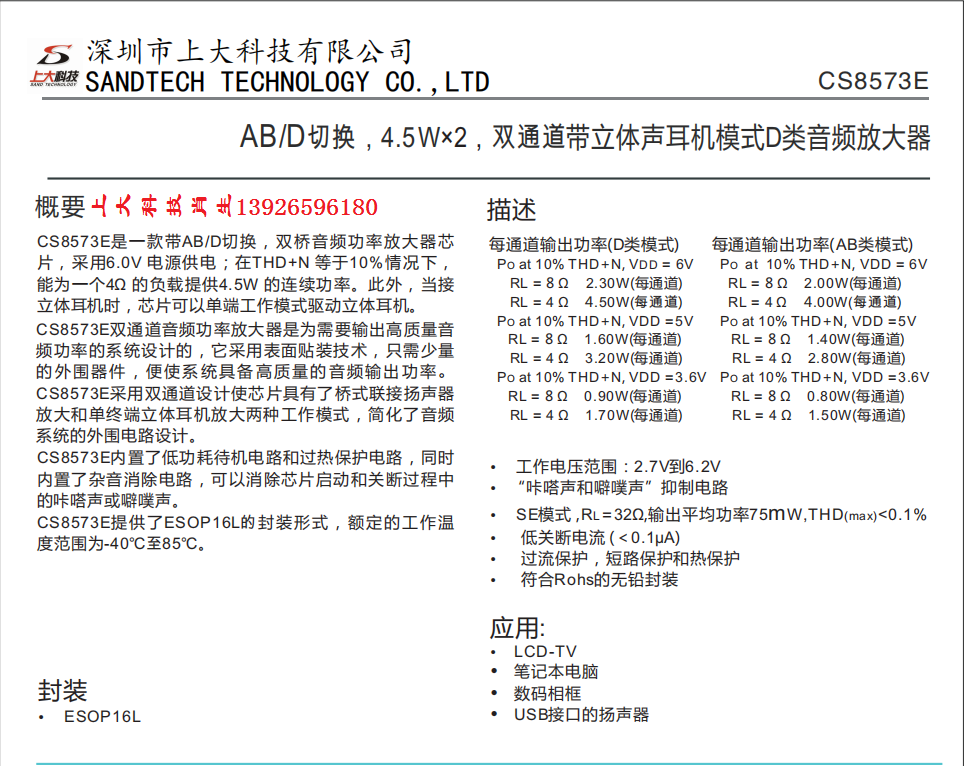

CS8573E是一款带AB/D切换,双桥音频功率放大器芯片,采用6.0V 电源供电;在THD+N 等于10%情况下,能为一个4Ω 的负载提供4.5W 的连续功率。此外,当接立体耳机时,芯片可以单端工作模式驱动立体耳机。CS8573E双通道音频功率放大器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。CS8573E采用双通道设计使芯片具有了桥式联接扬声器放大和单终端立体耳机放大两种工作模式,简化了音频系统的外围电路设计。

每通道输出功率(D类模式)

PO at 10% THD+N, VDD = 6V,RL = 8 Ω 2.30W(每通道),RL = 4 Ω 4.50W(每通道)

PO at 10% THD+N, VDD =5V,RL = 8 Ω 1.60W(每通道),RL = 4 Ω 3.20W(每通道)

PO at 10% THD+N, VDD =3.6V,RL = 8 Ω 0.90W(每通道),RL = 4 Ω 1.70W(每通道)

每通道输出功率(AB类模式)

PO at 10% THD+N, VDD = 6V,RL = 8 Ω 2.00W(每通道),RL = 4 Ω 4.00W(每通道)

PO at 10% THD+N, VDD =5V,RL = 8 Ω 1.40W(每通道),RL = 4 Ω 2.80W(每通道)

PO at 10% THD+N, VDD =3.6V,RL = 8 Ω 0.80W(每通道),RL = 4 Ω 1.50W(每通道)

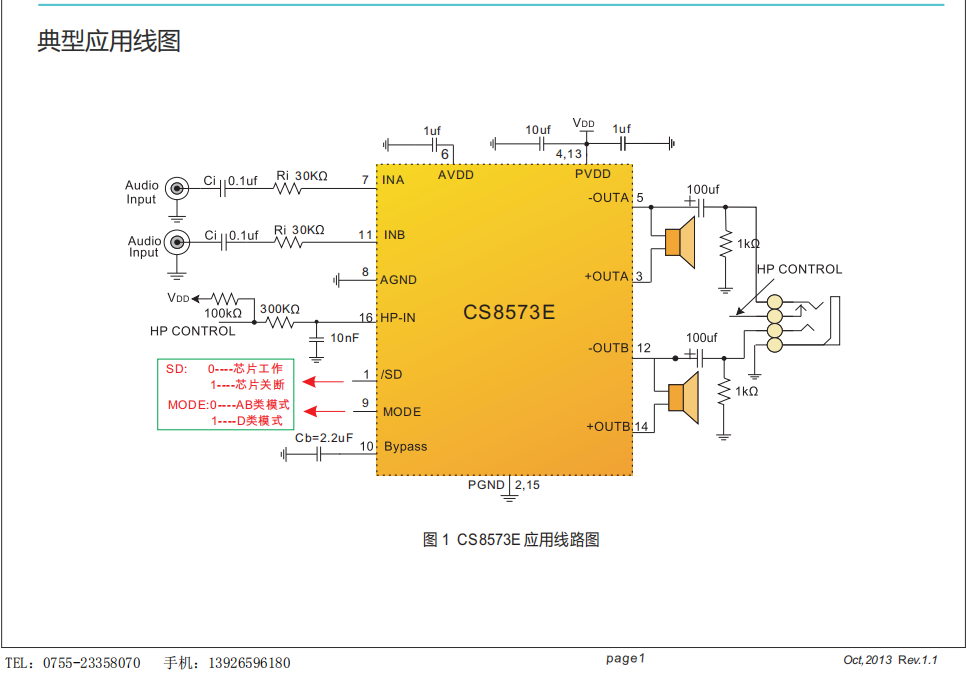

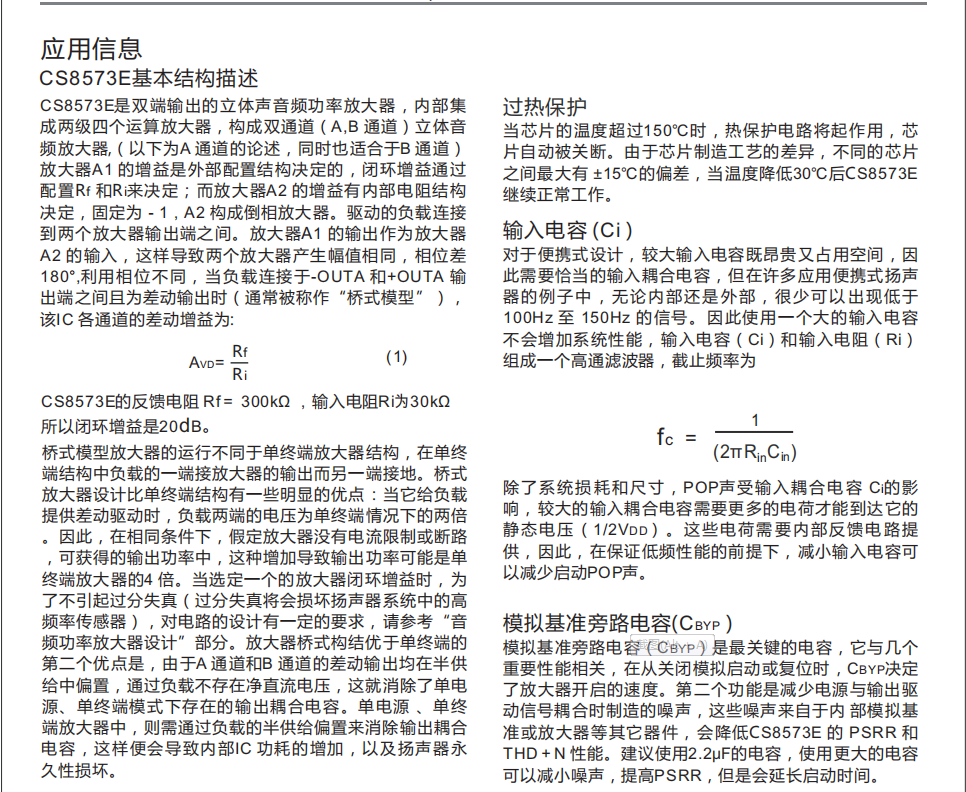

CS8573E是双端输出的立体声音频功率放大器,内部集 成两级四个运算放大器,构成双通道(A,B 通道)立体音频放大器,(以下为A 通道的论述,同时也适合于B 通道)放大器A1 的增益是外部配置结构决定的,闭环增益通过配置Rf 和Ri来决定;而放大器A2 的增益有内部电阻结构决定,固定为-1,A2 构成倒相放大器。驱动的负载连接到两个放大器输出端之间。放大器A1 的输出作为放大器A2 的输入,这样导致两个放大器产生幅值相同,相位差180°,利用相位不同,当负载连接于-OUTA 和+OUTA 输出端之间且为差动输出时(通常被称作“桥式模型”)
