揭秘eLTE-loT是怎么搭建工业物联网的? [复制链接]

 工业物联网市场正在蓬勃发展,工业设备的接入量也在迅速增长,对于工业物联网的建设。


      目前自建工业物联网专网,实现园区产业升级,是主流趋势。


那么工业物联专网,采用什么技术?如何搭建,今天就来揭秘一下

     eLTE-loT解决方案,是华为专门为行业物联市场开发的基于3GPP标准窄带无线物联解决方案

     eLTE-loT是基于1GHz以下的非授权ISM频谱,灵活易部署的轻量化设备,支持标准物联网协议与企业现有应用平台进行对接。

    eLTE-loT目标市场为企业自建窄带物联网市场,可以用在制造、电力,水务、智慧城市等行业,下面以两个行业应用举例。

1、制造行业


     eLTE-loT可以提供海量的低功耗物联方案。对生产线上不计其数的传感器数据进行收集,无论是机械臂的位移、物料状态和车间的温度都能尽在掌握,让管理者能够对生产状态易控与能效的管理。

2、电力行业

image.png image.png

      eLTE-loT对于远程抄表,主要的优势是,覆盖广、海量连接、易于部署和扩展。单小区3-5Km的覆盖半径,有效降低站点数量,从而降低建网和维护成本,提供比传统网络更大的用量,最大支持一千多电表接入,并且小型化设备易部署,星型拓扑结构适配更多场景。

可以归纳地说,eLTE-loT解决方案的特性:

  •     基于ISM频谱的可靠连接

  •     更大容量海量物联

  •     最长10年更低功耗

  •     最大10km更广覆盖

  1. 可靠连接

    eLTE-loT基于开放的ISM频谱,可以支持中470-510MHz,美洲902-928MHz,欧洲836-870MHz等三种频段,同时eLTE-loT采用跳频技术避免外部干扰,提高可靠性,并具备强大的收发机制,保证可靠连接。


     那么,跳频技术是如何避免外部干扰的呢?

image.png image.png

     跳频技术是根据终端在每个发送窗里,都根据伪随机的跳频机制,在系统配置的信道范围内,选取一个信道来发送,

image.png image.png image.png

从而实现上行跳频,通过跳频,上行数据发送的使用时的物理信道不断变化,避免受到持续干扰。

2.海量物联性

      eLTE-loT主要通过小包数据传送技术实现,为了保证终端发送的业务包在无线传输过程中的可靠性,一般都会进行纠错编码,并且都会对传错的包进行重传,如果无线链路中发送的包很长,即使其中只错2bit,还是要重传整个包,从而使系统做了很多无效工作。

image.png image.png


采用小包快传机制,即将无线链路发送的包长控制在较小范围,一般是几十字节,然后针对每个小包,基站快速反馈其是否成功接收,如果失败,则终端重传,否则,继续发送,小包快传机制,控制了发包长度,减少数据包发送过程中的被干扰概率,同时快速反馈接收结果,从而提升上行的传输效率,缩短了终端的发送时间,降低了终端功耗。

3.更低功耗特性

      除了上面讲的小包快传技术可以降低终端功耗以外,同样,也引入了eLTE-loT中采用的节能技术PSM模式与DRX模式。

4.更广覆盖性




     eLTE-loT技术通过功率密度来提升覆盖,最大覆盖半径可达10km,同时,eLTE-loT也采用了时域重传技术提升覆盖,可以说eLTE-loT是NB-loT技术在PSM频谱上的适配增强。

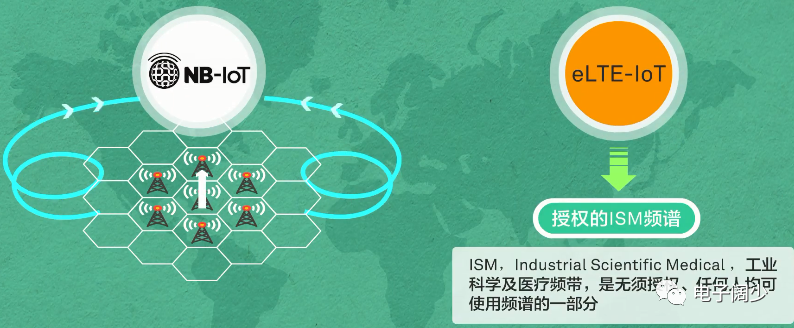

      NB-loT构建于蜂窝移动网络,而eLTE-loT构建于无线接收免授权的ISM频谱,ISM,Industrial Scientific Medical,工业科学及医疗频带、是无须授权、任何人可使用频谱的一部分。

eLTE-loT的网络架构是怎样的呢?

下面重点讲一下网络的架构及网元设备的组成。

eLTE-loT网络架构是一个开放被集成的架构,向上可以与第三方行业运用和平台集成,向下eLTE-loT模组可以通过串口实现与第三方终端设备集成,构筑端到端的生态系统。


eLTE-loT的网元设备包含业务引擎,loT一体化基站AirNode。



用户接入终端CPE,loT模组与网管设备.业务引擎是eLTE-loT网络的核心汇聚节点。

主要处理以下几个功能:

  • 终端设备管理

  • 终端和AirNode接入认证鉴权

  • 网络协议处理

  • 数据转发

  • 与第三方的物联网应用或平台对接

    AirNode是轻量化设计的基站,支持挂墙安装和抱杆安装,支持有线传输(光纤/网线)与业务引擎直连,外置3G/4G无线回传模块,无线网络回传

实现与业务引擎的业务回传。


     eLTE-loT网络采用eSighet网管,来管理业务引擎基站用户接入终端等网元设备,实现设备管理、容灾备份。


     至此,以上内容揭秘了NB-loT和eLTE-loT工业设备的接入的部署方式、关键特性,技术特点,网元设备等,,这些对于工业物联网的建设是很重要的哦,,,,
