RK3288开源主板 功能非常强大 [复制链接]

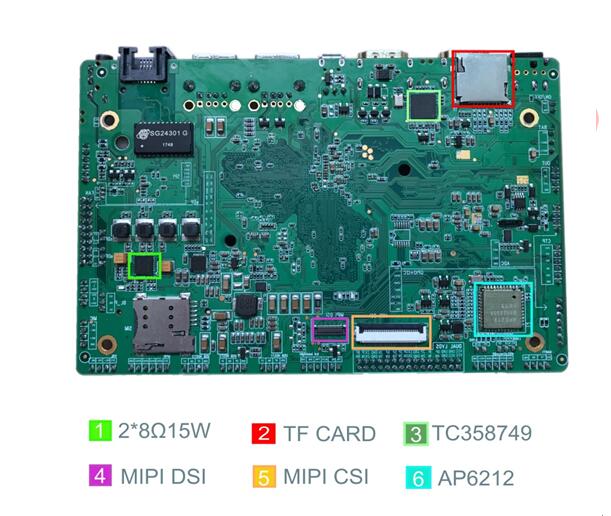

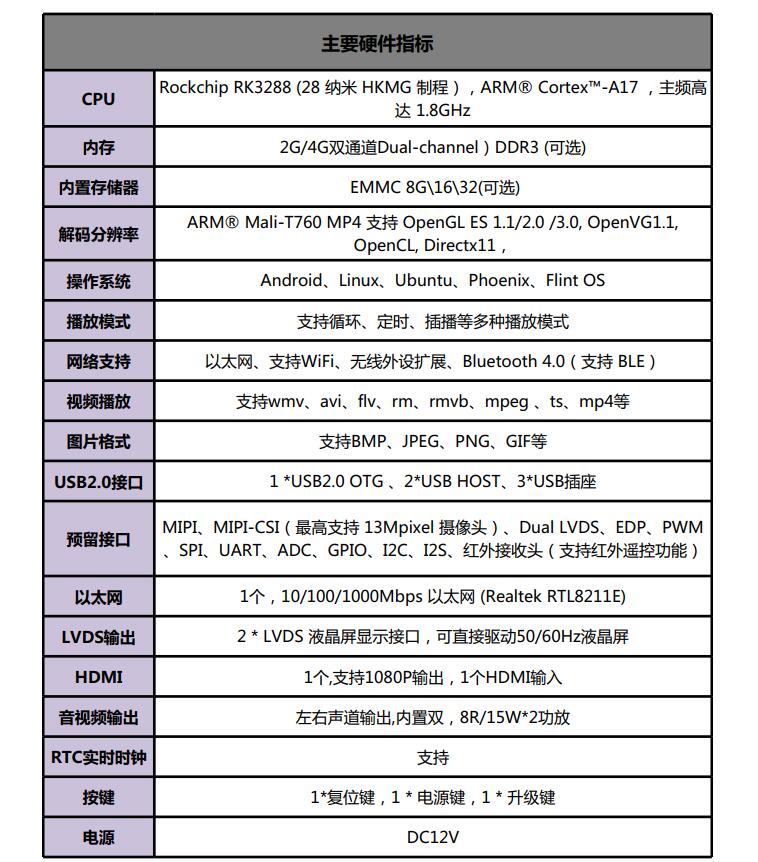

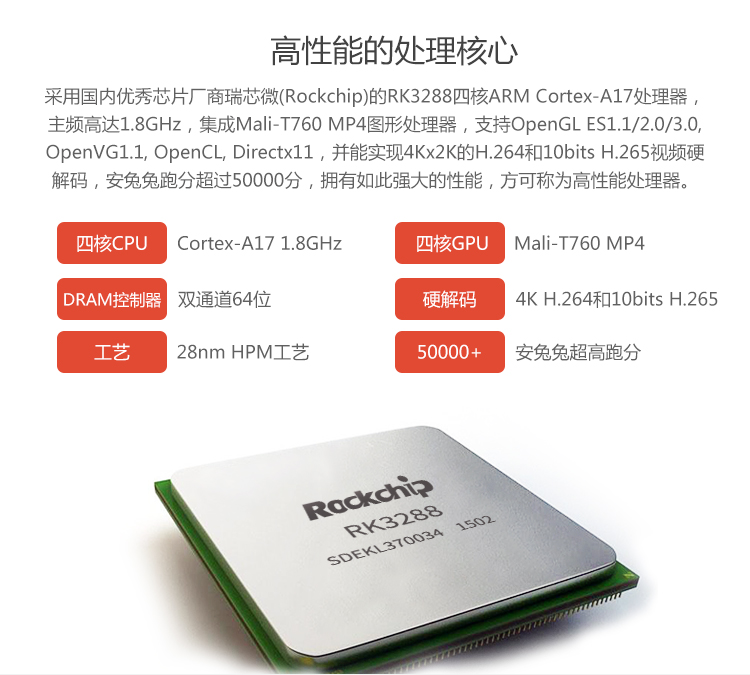

RK3288 一体机开发主板,采用瑞芯微四核芯片 RK3288 方案,主频高达1.8GHz。支持常用外接设备,接口丰富、性能稳定。支持多路显示接口:支持双 MIPI、LVDS、HDMI、EDP、多种显示输出接口。支持双屏同显/双屏异显。







   ●广告机        ●自动售货机       ●商显一体设备       ●智能POS机

   ●工业电脑    ●智能机器人       ●教育视频终端       ●智能控制机







                           正面视频

                 正面视频



温馨提示:

1.该主板支持双节(8.4V)电池供电和DC12V供电,无缝切换,支持电池充放电管理机制,支持2A快充。

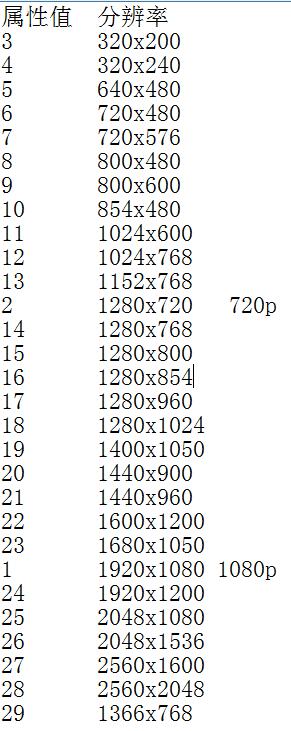

2.该主板支持HDMI输入,默认支持720P和1080P,如需要支持以下特殊分辨率请联系客服,因为这需要更新一些库文件。

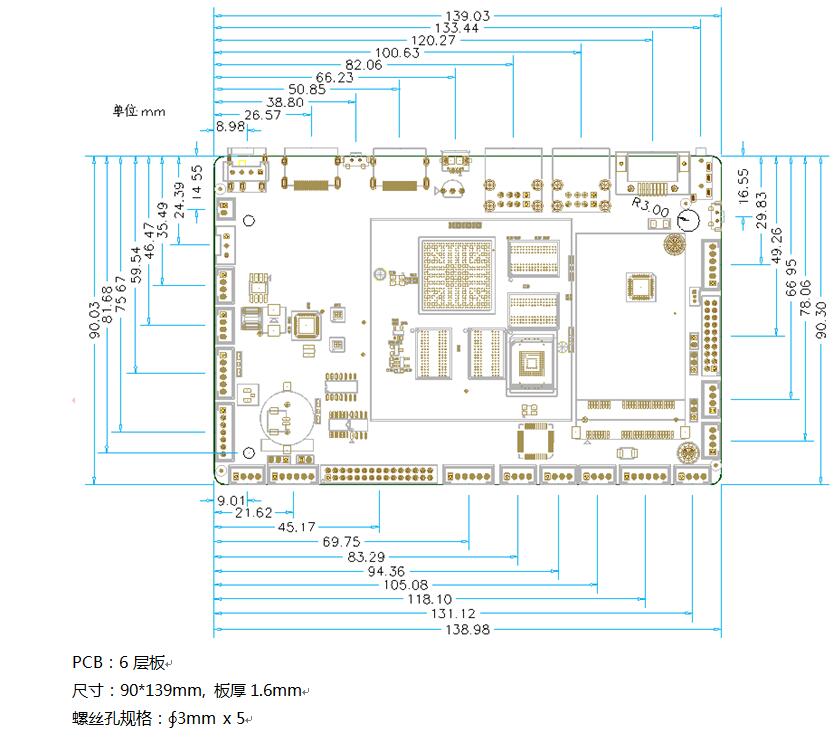

3.1 PCB尺寸图(90mm*139mm)



3.2接口参数说明

◆  电源开关机接口(XH母座,1*2pin,2.0mm)

序号

定义

属性

描述

1

PWR

输入

输入

2

GND

地线

地线

• 电池接口(PH母座,1*3pin,2.54mm

序号

定义

属性

描述

1

NTC

NTC

温度传感

2

VBAT-

地线

3

VBAT+

7.4V

• 电源输出接口(PH母座,1*4pin,2.0mm

序号

定义

属性

描述

1

12V

电源

12V输出

2

5V

电源

5V输出

3

3.3V

电源

3.3V输出

4

GND

地线

地线

• ADC接口(PH母座,1*4pin,2.0mm

序号

定义

属性

描述

1

3.3V

电源

3.3V输出

2

ADC1

输出

ADC1

3

ADC2

输出

ADC2

4

DND

地线

地线

  • CTP触摸屏接口(PH母座,1*4pin,2.0mm)

序号

定义

属性

描述

1

3.3V

输出

3.3V输出

2

SCL

输入/出

I2C时钟

3

SDA

输入/出

I2C数据

4

INT

输入/出

中断

5

RST

输入/出

复位

6

GND

地线

地线

  • debug Uart1接口(PH母座,1*4pin,2.0mm)

序号

定义

属性

描述

1

3.3V

电源

3.3V输出

2

TX

O

串口 数据发送

3

RX

I

串口 数据接收

4

GND

地线

地线

• RS232+RS485接口(PH母座,1*6pin,2.0mm)

序号

定义

属性

描述

1

3.3V

电源

3.3V输出

2

232TX

O

232数据发送

3

232RX

I

232 数据接收

4

485B

输入/出

输入/出

5

485A

输入/出

输入/出

6

GND

地线

地线

• LVDS接口(PH母座,2*15pin,2.0mm)



• Lcd backlight背光控制接口(PH母座,1*6pin,2.0mm

序号

定义

属性

描述

1

12V

电源

12V输出

2

12V

电源

12V输出

3

BL-EN

输出

背光使能控制

4

BL-PWM

输出

背光亮度控制

5

GND

地线

地线

6

GND

地线

地线



  • MIC接口(PH母座,1*2pin,2.0mm)

序号

定义

属性

描述

1

GND

地线

地线

2

MIC+

输出

音频输入+

3

MIC-

输出

音频输入-

4

12V

电源

12V输出

• BL_P(单排排针座,1*3pin,2.0mm

序号

定义

属性

描述

1

5V

电源

电源

2

VBL

输出

VBL输出

3

12V

电源

12V输出

• SPK OUT音频接口2 (PH母座,1*4pin,2.0mm)

序号

定义

属性

描述

1

OUTP-R

输出

音频输出右+

2

OUTN-R

输出

音频输出右-

3

OUTN-L

输出

音频输出左-

4

OUTP-L

输出

音频输出左+

• eDP Jum(单排排针座,1*3pin,2.0mm

序号

定义

属性

描述

1

5V

电源

电源

2

VLCD

输出

VLCD输出

3

3.3V

电源

3.3V输出

• eDP Jum(单排排针座,1*2pin,2.0mm

序号

定义

属性

描述

2

VLCD

输出

VLCD输出

3

12V

电源

12V输出

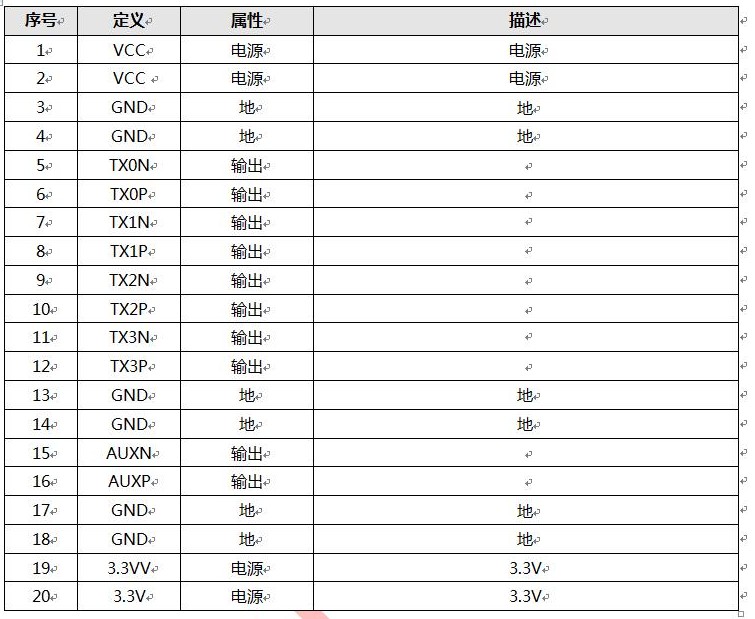

• eDP(PH母座,2*10pin,2.0mm)

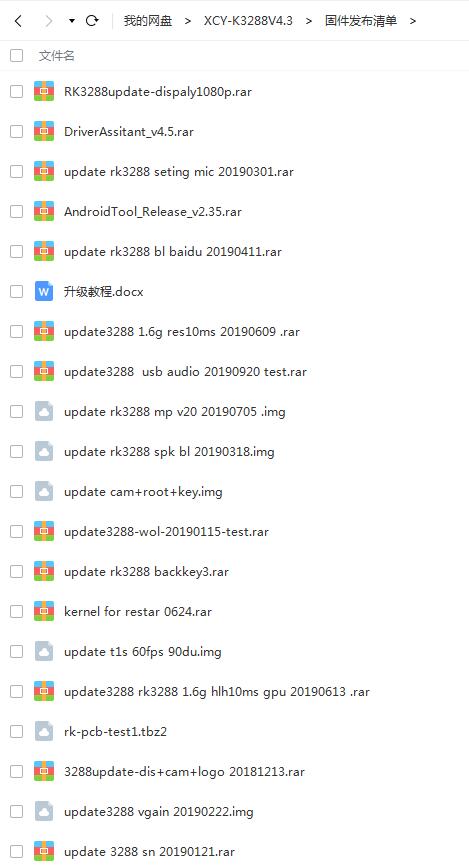

烧录工具以及img固件包:




此内容由EEWORLD论坛网友qq7643066原创,如需转载或用于商业用途需征得作者同意并注明出处
