开箱靓照+环境

      收到开发板已经有一段时间了,一直还没发帖,年尾公司各种排练年会节目,确实有点忙,以至于现在才来,好了,废话不多说了,首先来开箱看看我们的板子吧。

      IWR1443Boost是TI mmwave系列微波雷达开发板。工作频率是汽车的主流频率77GHz。首先是精美包装盒IWR1443 Evaluation Module,毫米波传感器套件。


      打开盒子是板子,螺钉,支架,跳线帽,,USB线,手册

image-20191223230421-2.png   image-20191223230421-3.png

手册大体讲解了一下板子的主要期间和接口



接下来我们大体看下环境搭建

首先进入TI官方网站下载开发环境软件CCS,我这里下载的是最新的CCS9,这里是下载地址:http://software-dl.ti.com/ccs/esd/documents/ccs_downloads.html

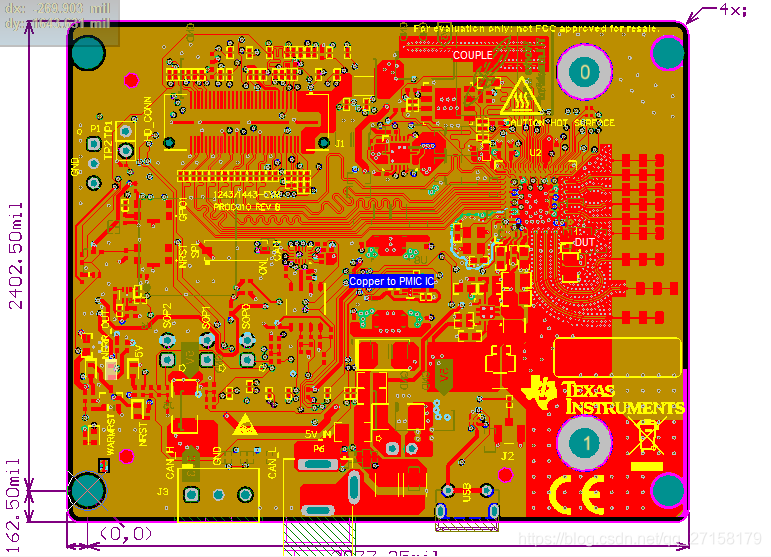

然后这里有开发板硬件资料http://www.ti.com/cn/lit/df/sprr253/sprr253.zip

https://img-blog.csdnimg.cn/20181201231424302.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3MTU4MTc5,size_16,color_FFFFFF,t_70

然后可以用浏览器进入mmWave_Demo_Visualizer,直接可以看开发板的数据,相当于上位机,主要也是通过串口通信。

https://dev.ti.com/gallery/view/mmwave/mmWave_Demo_Visualizer/ver/3.3.0/

不过为了方便,我还是下载软件mmWave_Demo_Visualizer 2.1.0在本地,方便使用,界面如图:


然后拉下来配置串口

image-20191223230421-7.png 选择串口号,波特率默认就好

然后就可以看到数据窗口有数据了

最后在点击plot,就可以看到界面了




今天开箱大体就到这里。
