作者:Hayden Hast – 系统工程师

当我第一次光顾德克萨斯的一家烧烤店时,菜单上各式各样的肉让我感到非常惊讶,以至于我不知道要选哪一种。但幸运的是,烧烤店提供了三种肉的拼盘,因而我就可以尝一下不同种类的样品肉。

其实,寻找运算放大器(op amp)的设计工程师也可以有很多选择。另外,随着如今生产周期不断缩短,您需要快速做出决定。选择了错误的运算放大器可能会耗费时间和金钱。

TI的多功能运算放大器组合由48个独特的放大器组成(包括新的TLV9001TLV9052TLV9064),提供了16种不同的封装,其中包括业内最小的单通道和四通道封装。在此技术文章中,您将了解到此新的运算放大器系列如何满足各种项目需要,从而减少印刷电路板(PCB)的空间,并提供多种带宽选项,为您的信号链提供更多增益。

此市场上最大的运算放大器组合可以帮助您选择准确的通道数量、速度以及确定您的系统需求。



通过性能设计多功能性

图1给出了全器件系列,顶部突出显示了相似之处。这三种子系列可以互换,因为它们使用的电源电压、输入和输出电压范围以及偏移电压均相同。此外,其相似的低电阻输出阻抗可最大限度地减少稳定性问题。



1:放大器系列对比

然而,每个子系列都具有独特的性能优势。例如,如果您为了感测电机电流,最初在带输出摆幅至GND电路的单电源低压侧、单向电流传感解决方案中使用TLV9002,但后来,为了处理大型电机电流瞬变,确定需要更高的增益和更快的转换速率,那么您可以轻松切换到更高带宽、引脚对引脚兼容的TLV9052,无需再重新进行设计。这是可以实现的,因为每个子系列都有相同的16个封装选项,涵盖所有三种通道配置。



封装灵活性

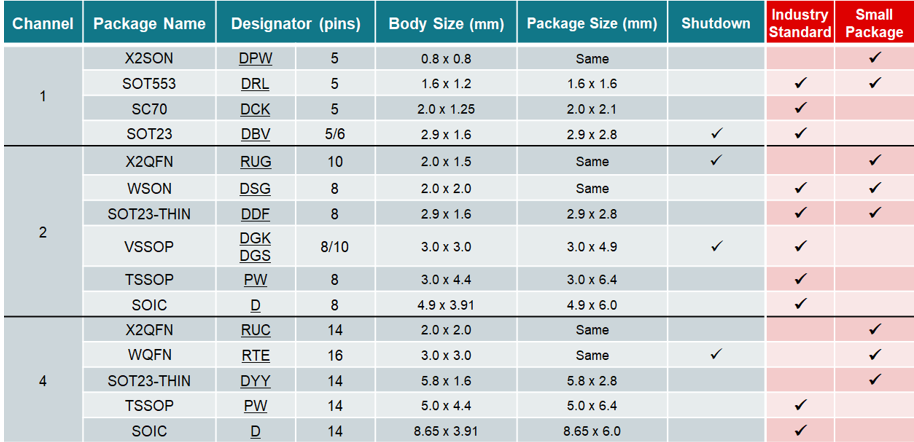

图2详细显示了各种封装方案。“行业标准”一列确定了封装是否可从其他供应商处获得,以作为第二次采购的选项。“关闭”一列突出显示了具有关闭功能的封装。关闭功能可以降低总能耗。

虽然大多数的小封装选项都是四方扁平无引线(QFN)封装,但我想强调的封装选项不属于上述类型。双通道、小外形晶体管(SOT)-23-薄封装采用单通道SOT-23封装体,但它有8个引脚,而不是传统的5或6个引脚。这对于那些更大的引线封装来说是一个非常好的选择,如小外形集成电路(SOIC)、薄小外形封装(TSSOP)或极薄小外形封装(VSSOP)。如要多源采购8引脚SOT-23和传统的引线封装,也可以采用双布局技术。如要了解更多详情,请阅读模拟设计期刊文章,“小封装放大器的二次采购选项”。但是,如果您想最大限度地减少PCB空间的话,我建议采用QFN封装选项。



2:放大器系列封装选项

 尺寸突破

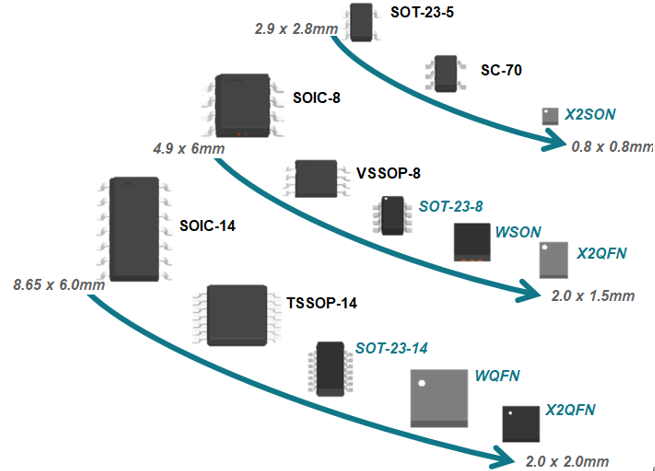

这三种放大器子系列采用业界最小的单通道和四通道封装。相比同类小尺寸器件,TI的单通道0.8mm x 0.8mm超小型无引线(X2SON)封装的尺寸还要小13%,其2.0mm x 2.0mm超小型QFN(X2QFN)封装的尺寸还要小7%。这些封装加上双通道1.0mm x 1.5mm X2QFN封装,能提供多种选择来帮助您减少PCB面积。图3的右侧向您展示了3种封装。



3:逐步实现更小的封装

由于间距较小的缘故,制造技术可能会限制采用超小型QFN封装,因此,TI还可以提供不同间距的多种小型封装选项。应用报告“使用TI的X2SON封装进行设计和制造”提供了这些封装的布局和走线指南。

总结

有人说选择太多会导致无从下手。但我认为,不管是在德克萨斯州决定吃什么烧烤,还是设计工程师选择放大器,选择当然是越多越好。下次开始设计时,请选择如下运算放大器系列:有三款不同的性能水平可供选择;16个独特的封装选项之一;采用业界最小的单通道和四通道封装,并可在您需要时节省PCB面积。
