零知开源分享-温湿度模块 SHT3X SHT30 SHT31 SHT35 [复制链接]

1、说明
MCU：零知开源开发板
温湿度模块：SHT3X
开发工具：零知实验室软件开发工具
功能：测量环境的温度和湿度信息

2、硬件连接
将模块的SCL，SDA分别于零知标准板的 A5，A4， I2C接口连接即可。

3、核心代码

1. /**

2. *        使用SHT3X 模块测试温湿度信息

3. */

4.

5. #include "HTU3X.h"

6.

7. #define LED1        PA8

8.

9. //Create an instance of the object

10. HTU3X myHumidity;

11.

12. void setup()

13. {

14.   Serial.begin(9600);

15.   Serial.println("HTU21D Example!");

16.

17.         pinMode(LED1, OUTPUT);

18.

19.   myHumidity.begin();

20. }

21.

22. void loop()

23. {

24.         digitalWrite(LED1, HIGH);

25.         delay(500);

26.         digitalWrite(LED1, LOW);

27.

28.   float humd, temp;

29.   myHumidity.readTempAndHumi(&temp, &humd);

30.

31.   Serial.print("时间:");

32.   Serial.print(millis());

33.   Serial.print(" 温度:");

34.   Serial.print(temp, 1);

35.   Serial.print(" °C");

36.   Serial.print(" 湿度:");

37.   Serial.print(humd, 1);

38.   Serial.print("%");

39.

40.   Serial.println();

41.   delay(1000);

42. }

复制代码

1. /**

2. *   file : HTU3X.H

3. */

4.

5. #if defined(ARDUINO) && ARDUINO >= 100

6. #include "Arduino.h"

7. #else

8. #include "WProgram.h"

9. #endif

10.

11. #include <SoftWire.h>

12.

13. #define HTU3X_ADDR 0x44  //Unshifted 7-bit I2C address for the sensor

14.

15. #define ERROR_I2C_TIMEOUT         2

16. #define ERROR_BAD_CRC                    3

17.

18. #define CMD_MEAS_PERI_2_H   0x2236

19. #define CMD_MEAS_CLOCKSTR_H 0x2C06

20.

21. class HTU3X {

22.

23. public:

24.   HTU3X();

25.

26.   //Public Functions

27.   void begin(SoftWire &wirePort = Wire); //If user doesn't specificy then Wire will be used

28.   byte readTempAndHumi(float *temp, float *humi);

29.

30.   //Public Variables

31.

32. private:

33.   //Private Functions

34.   SoftWire *_i2cPort; //The generic connection to user's chosen I2C hardware

35.

36.   byte checkCRC(uint16_t message_from_sensor, uint8_t check_value_from_sensor);

37.   byte readValue(uint16_t *res);

38.

39.   //Private Variables

40.

41. };

复制代码

1. /**

2. *   file : HTU3X.cpp

3. */

4. #include "HTU3X.h"

5.

6. HTU3X::HTU3X()

7. {

8.   //Set initial values for private vars

9. }

10.

11. //Begin

12. /*******************************************************************************************/

13. //Start I2C communication

14. void HTU3X::begin(SoftWire &wirePort)

15. {

16.   _i2cPort = &wirePort; //Grab which port the user wants us to use

17.

18.   _i2cPort->begin();

19. }

20.

21. #define MAX_WAIT 100

22. #define DELAY_INTERVAL 10

23. #define MAX_COUNTER (MAX_WAIT/DELAY_INTERVAL)

24.

25. //read 2-byte value with CRC from the HTU3X

26. byte HTU3X::readValue(uint16_t *res)

27. {

28.

29.   byte msb, lsb, checksum;

30.

31.   msb = _i2cPort->read();

32.   lsb = _i2cPort->read();

33.   checksum = _i2cPort->read();

34.

35.   uint16_t rawValue = ((uint16_t) msb << 8) | (uint16_t) lsb;

36.

37.   if (checkCRC(rawValue, checksum) != 0)

38.     return (ERROR_BAD_CRC); //Error out

39.

40.   *res = rawValue;

41.

42.   return true;

43. }

44.

45. byte HTU3X::readTempAndHumi(float *temp, float *humi)

46. {

47.     //Request a humidity reading

48.   _i2cPort->beginTransmission(HTU3X_ADDR);

49.   uint16_t cmd = CMD_MEAS_CLOCKSTR_H;

50.   _i2cPort->write(cmd>>8); //Measure value (prefer no hold!)

51.   _i2cPort->write(cmd);

52.   _i2cPort->endTransmission();

53.

54.   delay(500);

55.

56.   _i2cPort->requestFrom(HTU3X_ADDR,6);

57.

58.   uint16_t rawTemp, rawHumi;

59.   readValue(&rawTemp);

60.   readValue(&rawHumi);

61.

62.   _i2cPort->endTransmission();

63.

64.   *temp = 175.0f * (float)rawTemp / 65535.0f - 45.0f;

65.   *humi = 100.0f * (float)rawHumi / 65535.0f;

66.

67. }

68.

69. #define SHIFTED_DIVISOR 0x988000 //This is the 0x0131 polynomial shifted to farthest left of three bytes

70.

71. byte HTU3X::checkCRC(uint16_t message_from_sensor, uint8_t check_value_from_sensor)

72. {

73.   uint8_t bit;

74.   uint8_t crc = 0xFF;

75.   uint8_t byteCtr;

76.    uint8_t data[2] = {message_from_sensor>>8, (uint8_t)message_from_sensor};

77.   for(byteCtr = 0; byteCtr < 2; byteCtr++)

78.   {

79.           crc ^= (data[byteCtr]);

80.           for(bit = 8; bit > 0; --bit)

81.           {

82.                   if(crc & 0x80)

83.                           crc = (crc << 1) ^ 0x131;

84.                   else

85.                           crc = (crc << 1);

86.           }

87.   }

88.

89.   if(crc != check_value_from_sensor)

90.           return 1;

91.   else

92.           return 0;

93. }

94.


复制代码

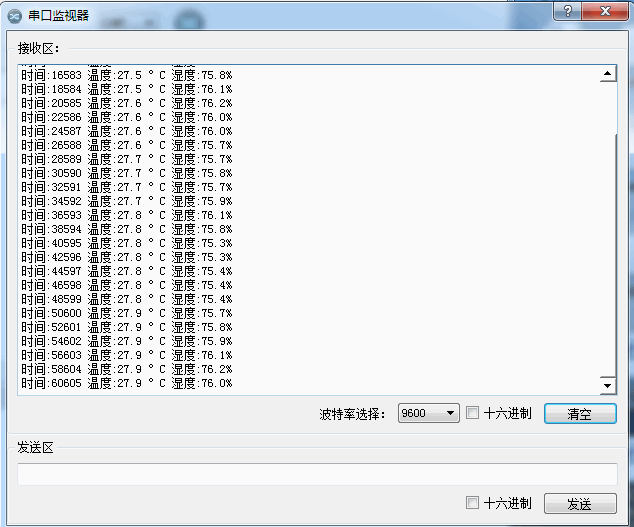

4、测试结果







此内容由EEWORLD论坛网友roc2原创，如需转载或用于商业用途需征得作者同意并注明出处
